电梯教学模型您现在的位置: 主页 > 公司产品 > 电梯教学模型 >
教学实训组合电梯模型
教学实训组合电梯模型
[规格型号]: YUY-DT06
[产品名称]: 教学实训组合电梯模型
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
本系列实训组合电梯模型为了满足广大院校的电气及工业自动化专业实训要求。作为一种控制对象模型,采用了组合结构形式,具有功能实用,性能可靠等优点。可以满足不同PLC控制器,单片机控制系统,ARM控制系统的控制需求。

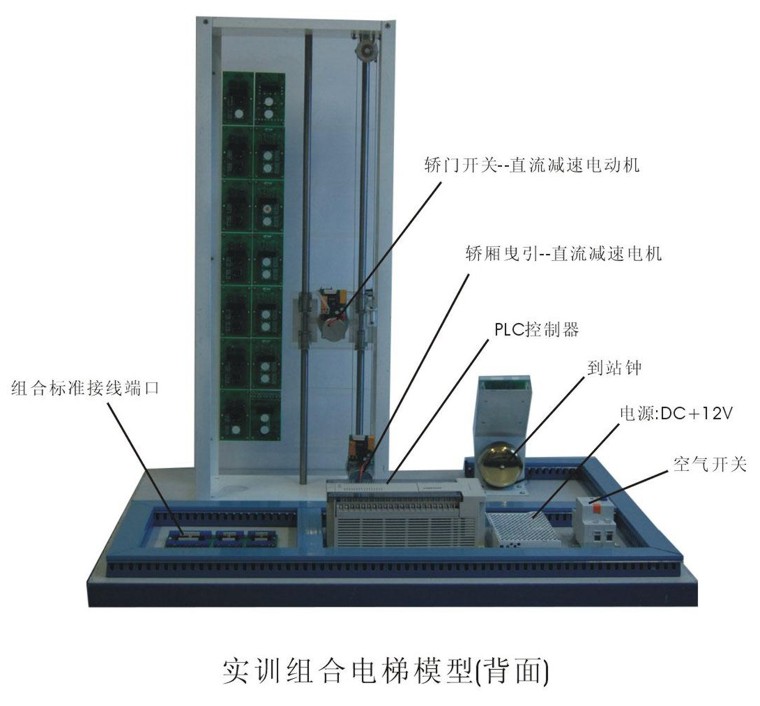

实训组合电梯模型具有强大的组合功能可以自由将电梯机构、硬件电路组合成2-7层的电梯控制对象。甚至,将两台电梯组合成双联电梯,以及3台以上的群控电梯。让学生有一个从简单到复杂的学习训练过程。和满足院校师生的软件编程控制要求。作为一种控制对象,本电梯模型提供了标准的接线端口,学生可以按图索骥,自由探索实验。实训组合电梯模型的硬件基本输入点可达24点,基本输出点可达30点。为输入点及输出点的逻辑对应关系的编程提供了广阔的空间。轿厢的定位采用了一体化的光电码盘技术,具有定位精确,结构简单,原理性强。
实训组合电梯模型无论从电路到机构,从硬件到软件,均采用了简约的设计理念,实用可靠的原则。

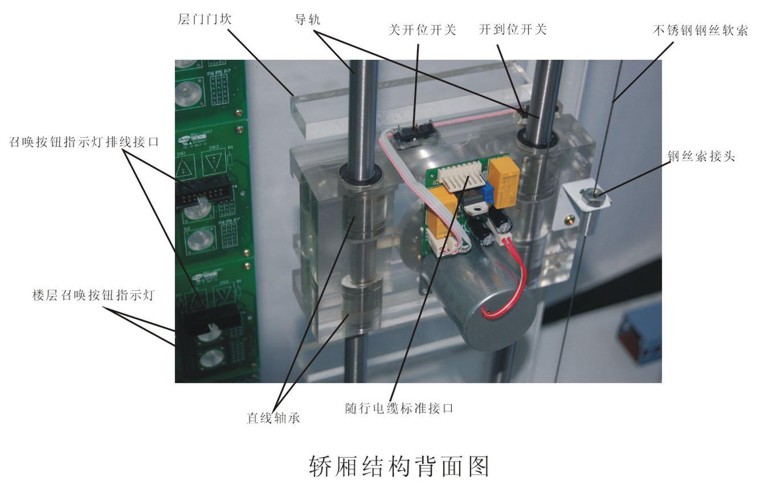

本系列实训组合电梯模型共为七层。配合不同的控制器,可以实现电梯的自动平层、自动开关门、顺向响应轿内外呼梯信号等基本功能。它采用了直流减速电机进行轿厢的曳引拖动,及轿厢门开关。并具有极限到位保护硬件电路,防止程序错误对电机及其机构的损坏。以及调定直流电机的转速满足不同控制系统的需要。根据控制器的不同,目前我公司推出了:

三菱FX3GA-60+8E七层实训组合电梯模型
主要技术参数:
1、外形尺寸:810mm×610mm×770mm
2、净重量:20kg
3、控制器型号:三菱FX3GA-60MRPLC控制器(60点)及8输出点扩展单元
4、拖动电机:DC:12V减速电机
5、门电机:DC:12V直流减速电机转速:0-25rpm

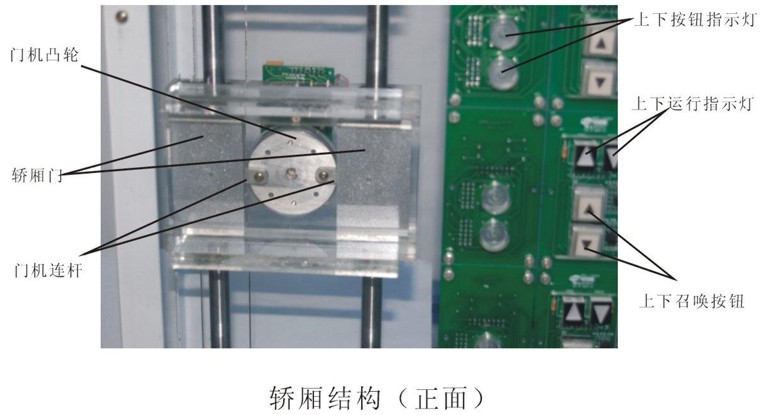

6、门机装置:曲柄连杆直流中分式

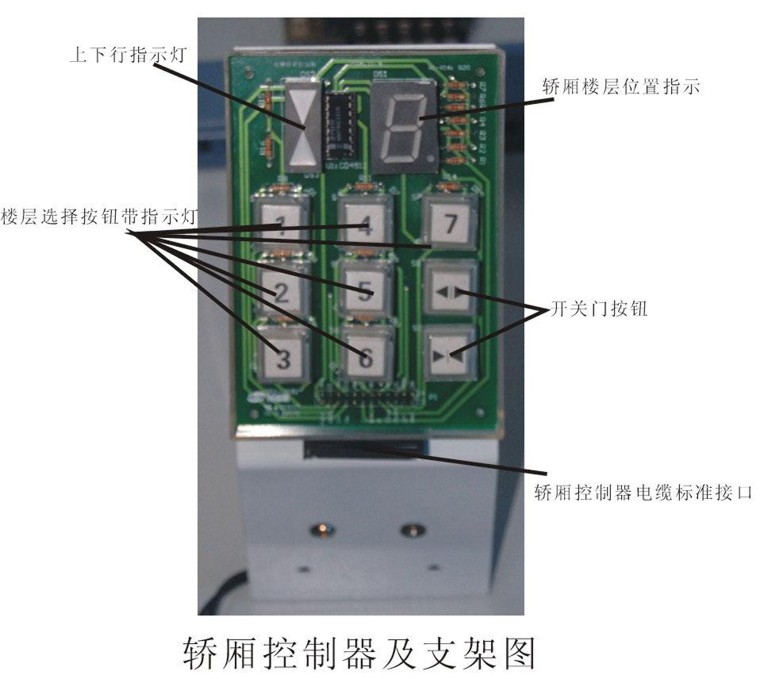

7、楼层召唤与楼层显示:1-7层、楼层上下指示灯与楼层上下按钮
8、到站钟:DC12V
9、基本功能及实验演示:自动平层、自动开关门、手动提前开关门、顺向响应轿厢呼梯信号(集选控制)、上下终端极限开关保护、慢上、慢下
10、特殊功能及实验演示:平层自学习程序设置、自动测试演示、PLC连接及程序上载下载、PLC监控调试及参数设置、平层高度设置、自由编程合成2-7层电梯

三菱FX3GA-60五层实训组合电梯模型
主要技术参数:
1、外形尺寸:810mm×610mm×770mm
2、净重量:20Kg
3、控制器型号:三菱FX3GA-60MRPLC控制器(60点)
4、拖动电机:DC:12V减速电机
5、门电机:DC:12V直流减速电机转速:0-25rpm
6、门机装置:曲柄连杆直流中分式
7、楼层召唤与楼层显示:1-5层、楼层上下指示灯与楼层上下按钮
8、到站钟:DC12V
9、基本功能及实验演示:自动平层、自动开关门、手动提前开关门、顺向响应轿厢呼梯信号(集选控制)、上下终端极限开关保护、慢上、慢下
10、特殊功能及实验演示:平层自学习程序设置、自动测试演示、PLC连接及程序上载下载、PLC监控调试及参数设置、平层高度设置、自由编程合成2-5层电梯

三菱FX3U-64七层实训组合电梯模型
主要技术参数:
1、外形尺寸:810mm×610mm×770mm
2、净重量:20Kg
3、控制器型号:三菱FX3U-64MRPLC控制器(64点)
4、拖动电机:DC:12V减速电机
5、门电机:DC:12V直流减速电机转速:0-25rpm
6、门机装置:曲柄连杆直流中分式
7、楼层召唤与楼层显示:1-7层、楼层上下指示灯与楼层上下按钮
8、到站钟:DC12V
9、基本功能及实验演示:自动平层、自动开关门、手动提前开关门、顺向响应轿厢呼梯信号(集选控制)、上下终端极限开关保护、慢上、慢下
10、特殊功能及实验演示:平层自学习程序设置、自动测试演示、PLC连接及程序上载下载、PLC监控调试及参数设置、平层高度设置、自由编程合成2-7层电梯

松下FP-XL60七层实训组合电梯模型
主要技术参数:
1、外形尺寸:810mm×610mm×770mm
2、净重量:20kg
3、控制器型号:松下FP-XL60PLC控制器(60点)
4、拖动电机:DC:12V减速电机
5、门电机:DC:12V直流减速电机转速:0-25rpm
6、门机装置:曲柄连杆直流中分式
7、楼层召唤与楼层显示:1-7层、楼层上下指示灯与楼层上下按钮
8、到站钟:DC12V
9、基本功能及实验演示:自动平层、自动开关门、手动提前开关门、顺向响应轿厢呼梯信号(集选控制)、上下终端极限开关保护、慢上、慢下
10、特殊功能及实验演示:平层自学习程序设置、自动测试演示、PLC连接及程序上载下载、PLC监控调试及参数设置、平层高度设置、自由编程合成2-7层电梯

西门子S7-200七层实训组合电梯模型
主要技术参数:
1、外形尺寸:810mm×610mm×770mm
2、净重量:20kg
3、控制器型号:西门子S7-200PLC控制器(40点)及32输出点扩展单元
4、拖动电机:DC:12V减速电机
5、门电机:DC:12V直流减速电机转速:0-25rpm
6、门机装置:曲柄连杆直流中分式
7、楼层召唤与楼层显示:1-7层、楼层上下指示灯与楼层上下按钮
8、到站钟:DC12V
9、基本功能及实验演示:自动平层、自动开关门、手动提前开关门、顺向响应轿厢呼梯信号(集选控制)、上下终端极限开关保护、慢上、慢下
10、特殊功能及实验演示:平层自学习程序设置、自动测试演示、PLC连接及程序上载下载、PLC监控调试及参数设置、平层高度设置、自由编程合成2-7层电梯

实训项目:
1、自动(手动)开关门程序控制及PLC定时器指令运用实训;
2、轿厢的自动平层控制实训。
3、内外呼梯信号响应
4、顺向响应轿内外呼梯信号、最远反向外呼梯响应功能
5、正常/检修工作状态与慢上(慢下)点动控制实训
6、轿厢直驶、紧急停车控制实训
7、轿厢照明控制实训
8、一楼平层开关的调整
9、光电码盘脉冲与PLC高速计数器。
10、楼层显示、上下行指示、各楼层召唤指令信号指示实训;
11、井道上下极限开关保护。
12、自动上下循环运行测试
13、手动平层记忆设置、电梯平层自学习程序。
14、编程软件的安装与程序上载下载
15、PLC的输入输出点的接线实训
16、PLC的输入输出点的接线故障排除实训
