电梯曳引系统安装实训考核装置

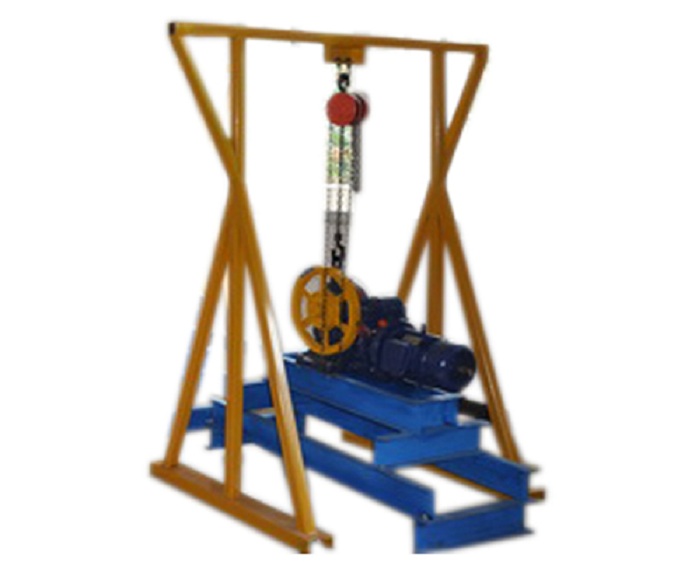

电梯曳引系统安装实训考核装置
[规格型号]: YUY-DT29
[产品名称]: 电梯曳引系统安装实训考核装置
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
一、概述
电梯曳引系统的作用是产生输出动力,通过曳引力驱动轿厢的运行。电梯曳引系统安装实训考核装置主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳等部件组成。
曳引系统又称曳引机,为电梯运行提供动力,曳引轿厢运行。曳引机主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳和机座等部分组成。曳引机通过曳引钢丝绳经导向轮将轿厢和对重装置连接,其输出转矩通过曳引钢丝绳传送给电梯轿厢,驱动力通过曳引绳与绳轮之间的摩擦力产生。
二、特点
1、采用了钢结构电梯井道平台设计,整体外观简洁明了;
2、遵循了模块化的设计理念,根据电梯安装工艺要求进行教学实训式的设计;
3、采用真实机构器件,使学生学到的与实际应用的一致;
4、模拟真实环境,使其安装工艺与实际安装一致,且能更方便的进行其维保项目的操作。
5、装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构,更有效地帮助学生掌握其工作原理,更方便的进行实际安装与保养。通过该装置,也可进行电梯人工盘车练习,掌握其要点。另外学生也可根据相关图纸要求,借助模拟井道框进行电梯井道放样与导轨安装。
三、技术指标
1、整机重量:≤600kg;
2、外形尺寸:4000mm×3200mm×4200mm(长×宽×高);
3、限速器下行机械动作速度:≤0.75m/s;
4、安全钳动作速度:≤1m/s;
5、曳引机额定速度:0.4m/s;
6、曳引机额定载重:450kg;
7、曳引机防护等级:IP41;
四、配置清单
序号 名称 数量 单位 备注
1 钢构平台 1
2 曳引机 1
3 曳引机架 1
4 缓冲垫 4
5 工字钢横梁 2
6 曳引钢丝绳 1 单向
7 绳头组合 1
8 绳头板 1
9 限速器-涨紧装置 1
10 限速器钢丝绳 1
11 盘车手轮 1
12 导向轮 1
13 C型钢垫块 4
14 主轨支架 4
15 副轨支架 4
16 主导轨 2
17 副导轨 2
18 龙门架 1
19 安全钳 1 渐进式
20 安全钳连杆机构 1
21 主导靴 4 滑动导靴
22 轿厢反绳轮 1
23 反绳轮缓冲座 1
24 对重框架 1
25 对重反绳轮 1
26 对重导靴 4 滑动导靴
27 液压缓冲器 1 耗能
28 聚氨酯缓冲器 1 蓄能
  安装工具 1 扳手、螺丝刀、卷尺、锤子等
  随机资料 1 实训指导书与相关图纸等
五、实训项目
1、T型导轨(轿厢导轨)安装与调整;
2、对重导轨安装与调整;
3、曳引机架的安装与调整;
4、曳引机的安装与调整;
5、轿厢龙门架的安装;
6、T型导轨上导靴的安装;
7、安全钳连杆的安装;
8、对重框的安装;
9、限速器的安装;
10、曳引绳的悬挂;
11、涨紧装置的安装与调整;
12、T型导轨下导靴的安装;
13、安全钳与下导靴的调整;
14、限速器与安全钳的联动调整;
15、导轨与导靴的保养;
16、曳引机的保养;
17、曳引绳的保养;
18、限速器-安全钳的保养;
19、人工盘车的练习。
