数字型流体流动阻力实验装置

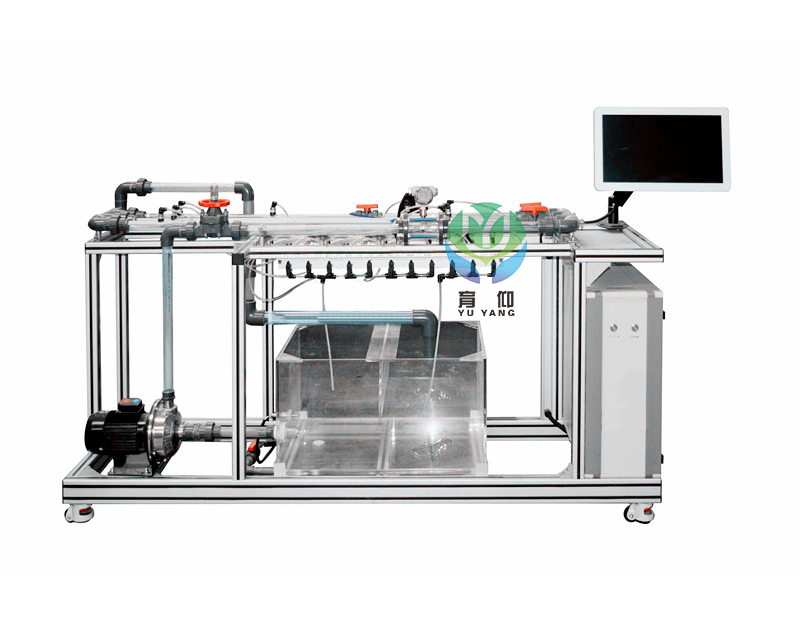

数字型流体流动阻力实验装置
[规格型号]: YUY-HY147
[产品名称]: 数字型流体流动阻力实验装置
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
装置功能
1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。
2、掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。
3、测定湍流状态下流体流经阀门时的局部阻力系数。
4、采用四点测压法精确测定局部阻力。
5、全触摸集成化控制,高稳定数据传输,硬件加密。
主要设备
1、粗管测量段:DN 20mm,透明可视,管长1000 mm,Re范围0.80~6.0×104。
2、细管测量段:DN 15mm,透明可视,1000 mm,Re范围0.60~6.0×104。
3、局部阻力:DN 15mm,四点取压,1000 mm,Re范围1.35~6.0×104,上装阀门一个。
4、涡轮流量传感器:量程0.5-10 m3//h,分辨率0.001 m3/h,4-20mA远传输出数字显示,流量检测机构。
5、压差传感器:压差范围:10~200KPa,分辨率0.01 KPa,4-20mA输出数字显示,压力检测机构。
6、循环水箱:≥100L,优质透明有机玻璃,带贮水排空底阀,管路循环回水与泵吸入口间隔板设计。
7、管路:透明材质,壁厚≥2.5mm。
8、温度传感器:Pt100,分辨率0.1℃,精度0.5%,数字显示。
9、304不锈钢离心泵:功率550W,最大流量6m3/h,扬程14m。
10、电器:接触器、开关、漏电保护空气开关。
11、中央处理器:执行速度0.64μs,内存容量16K,功能:数据处理运算。
12、模拟模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。
13、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。
14、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存2G,功能:中央处理器数据显示控制。
15、额定电压:220V,总功率:1.0kW。
16、外形尺寸:2200×550×1800mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮.
17、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
