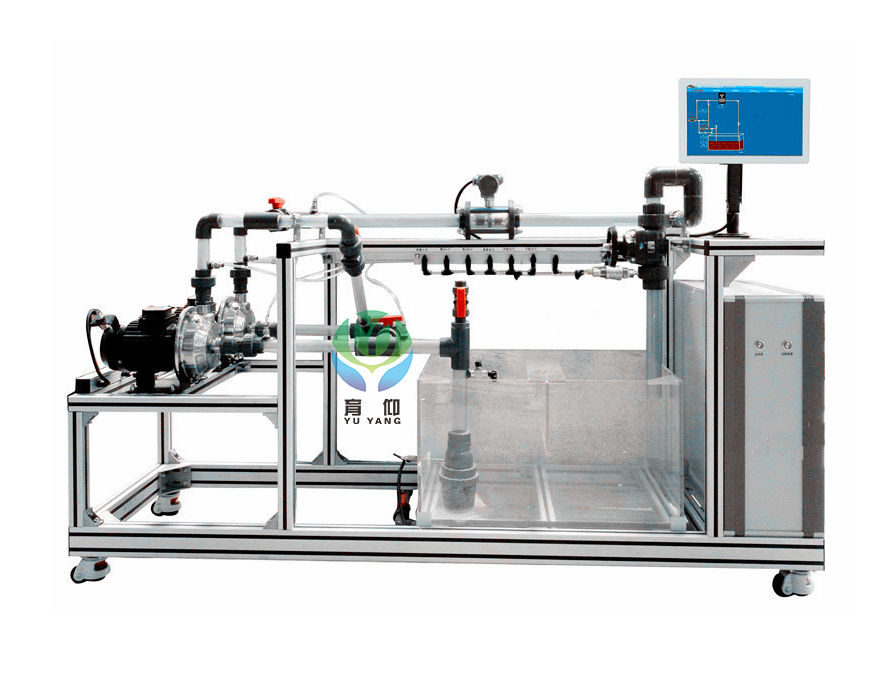

离心泵综合实验装置(数字型)
离心泵综合实验装置(数字型)
[规格型号]: YUY-HY146
[产品名称]: 离心泵综合实验装置(数字型)
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
装置功能
1、使学生充分了解离心泵的结构与特性,熟悉离心泵的工作方式和操作流程。
2、能够进行单泵、双泵串并联操作。
3、熟悉组成管路的各种管件、阀门,了解温度、压力、电功率、流量等就地显示仪表及传感检测设备,掌握涡轮流量计的测量原理及使用方法。
4、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率(η)与泵的流量(Q)之间的泵特性曲线。
5、测定流量调节阀某一开度下管路特性曲线。
6、能够进行双泵串、并联性能测定和管路特性测定。
7、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率(η)与泵的流量(Q)之间的泵特性曲线。
8、全触摸集成化控制,高稳定数据传输,硬件加密。
主要设备
1、单相矢量变频器,规格:(0-50)Hz。
2、压力传感器:测量范围0-0.4MPa  精度0.5级,数量2个;。
3、负压传感器:测量范围-0.1-0MPa  精度0.5级,数量2。
4、光电转速传感器:测量范围0~2999rpm,精度1rpm,转速检测机构。
5、N32涡轮流量计:0.5~16m3/h,分辨率0.001 m3/h,4-20mA远传输出数字显示,流量检测机构。
6、304不锈钢离心泵:功率1.1KW,最大流量8.2m3/h,数量2台。
7、水箱:容积120L,优质透明有机玻璃,带贮水排空底阀,管路循环回水与泵吸入口间隔板设计。
8、管路:透明材质,壁厚≥2.5mm,管道法兰连接涡轮流量计。
9、温度传感器:Pt100,分辨率0.1℃,精度0.5%,数字显示。
10、电器:接触器、开关、漏电保护空气开关。
11、中央处理器:执行速度0.64μs,内存容量16K,功能:数据处理运算。
12、模拟模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。
13、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。
14、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存2G,功能:中央处理器数据显示控制。
15、额定电压:220V,总功率:2.0kW。
16、外形尺寸:2000×650×1900mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
17、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
