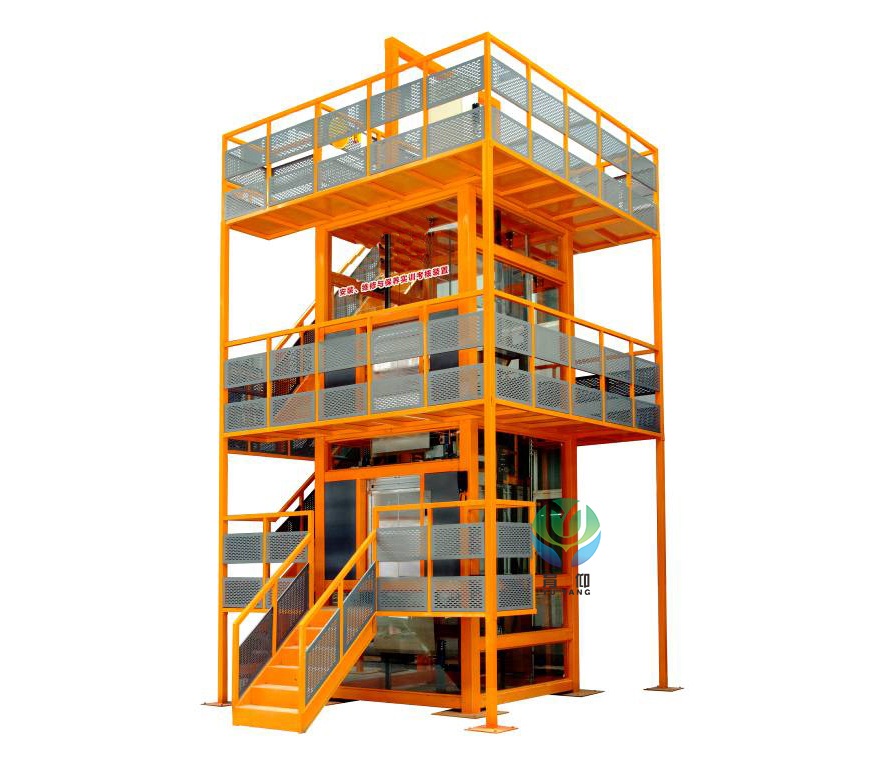

电梯安装维修与保养实训考核装置
电梯安装维修与保养实训考核装置
[规格型号]: YUY-DT23
[产品名称]: 电梯安装维修与保养实训考核装置
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
一、设备概述:
仿真教学电梯是根据最常见的商用升降式电梯结构,采用真实商用电梯部件制成,其结构与实际电梯完全相同,且几乎具备实际电梯的全部功能。事实上可以把它看作是小型化了的电梯。由于其几乎所有部件均是采用商用电梯组件材料,因此便于观察、了解整个电梯结构。同时,电梯运行过程中的每个动作也一目了然,还可以反复实际动手操作。使学生能够更直观、透彻地了解、掌握电梯的结构及其动作原理,达到事半功倍的效果。因而特别适合于教学。电梯硬件结构的组成及功能与实际电梯基本一致,具有自动平层、自动开关门、顺向响应轿内外呼梯信号、直驶、电梯安全运行保护等功能,以及电梯停用、急停、检修、慢上、慢下、照明和风扇等特殊功能。电梯井道采用全钢结构,周围采用透明钢化玻璃镶嵌。
二、主要配置:
1、电梯机房里的主要部件
(1)曳引机:曳引机是电梯的驱动装置,它包括:电动机,钢缆,缆轮,导向轮及反向轮。
(2)驱动电动机:交流电梯为专用的双速或三速电机。
(3)制动器:在电梯上通常采用双瓦块常闭式电磁制动器。在电梯停止或电源断电的情况下制动抱闸,以确保电梯不致移动。
(4)减速箱:大多数电梯厂选用蜗轮蜗杆减速箱,也有行星齿轮、斜齿轮减速箱。无齿轮电梯不需减速箱。本教学电梯采用的是蜗轮蜗杆减速箱。
(5)轿厢通过与曳引轮绳槽间的静摩擦力来实现电梯轿厢的升降运动。
(6)导向轮:为保证轿厢端与对重端钢绳各自垂直于轿厢和对重,且保持平行,并保证曳引轮有足够大的包角,故一般常设置导向轮(俗称抗绳轮)。
(7)限速器:当轿厢运行速度达到限定值时,能发出电信号并产生机械动作的安全装置。
(8)控制柜:各种电子元器件和电器元件安装在一个防护用的柜形结构内,按预定程序控制电梯运行的电控设备。
(9)旋转编码器:给轿厢定位的装置。
2、电梯井道里的主要部件
(1)轿厢:轿厢由轿厢架、桥厢体(包括轿厢门、门机系统、导靴、操纵箱、通风系统、照明系统)等组成。轿厢因用途不同,规格尺寸与外形设计也不同。
(2)导轨:导轨通过导轨支架被固定在井道壁上,导轨的位置限定了轿厢和对重的位置。导轨是轿厢上下运行的轨道。
(3)对重装置:对重装置由对重轮、对重架、对重砣、曳引绳、防护遮栏等组成。对重与轿厢相衬托起平衡作用。
(4)缓冲器:当轿厢向下运行时,由于断绳、超载、安全钳限速器不动作、曳引轮和钢丝绳打滑、制动器失效、无制动力矩以及极限开关不起作用等原因,会造成轿厢向底坑掉落,这时,装在轿厢下方底坑中的缓冲器,可以减缓轿厢与底坑间的冲击。
(5)限位开关:该装置可以装在轿厢上,也可以装在电梯井道上端站和下端站附近,当轿厢运行超过端站时,用于切断电源的安全装置。
(6)计数复位感应器:使旋转编码器计数复位的装置。
(7)随行电缆:电梯随行电缆是电梯机房电气器件与轿厢、井道及厅门等处电气器件相连接的导线。
3、轿厢上的主要部件
(1)操纵箱:操纵箱装在轿厢内靠近轿厢门附近(在本教学电梯中,是装在电梯底座上面)。用指令开关或按钮,操纵轿厢运行。
(2)轿内指层灯:轿内指层灯设置于轿厢内(在本教学电梯中,是装在电梯底座上面),用以显示电梯运行位置和运行方向。
(3)自动门机:自动门机装在轿厢顶的前部,以小型直流电动机为动力的自动开、关轿门和厅门的装置。轿门:轿门设置在轿厢入口的门。
(4)安全钳:安全钳由于限速器作用而引起动作,迫使轿厢或对重装置卡停在导轨上,同时切断控制回路电源的安全装置。
(5)导靴:导靴设置在轿厢架和对重装置上,使轿厢和对重装置沿着导轨运行的装置。照明、风扇等装置。
4、电梯层门口的主要部件
(1)层门:层门设置在层站入口的封闭门。
(2)门锁:层门门锁设置在层门内侧,门关闭后,将层门锁紧。
(3)层楼指示:层楼指示灯设置在层站层门上方或一侧,用以显示轿厢运行层站位置和方向。
(4)召唤盒:召唤盒设置在层站门侧,当乘客按下需要的召唤按钮时,在轿厢内可显示或登记,令电梯运行停靠在召唤层站。
三、技术参数
工作电源:三相五线制AC380V/220V±7.5%,工频50Hz
设备大约尺寸:4500×4500×7800mm(长×宽×高)
轿厢净大约尺寸:1200×950×1200mm(宽×深×高);
开门大约尺寸:700mm
提升高度:2500mm
四、实践项目:
1.轿厢启动和停止方式控制实践
2.轿厢加速与减速的速度控制实践
3.轿厢平层控制的实践
4.轿厢厅门系统开、关控制实践
5.轿厢平衡系统实训实践
6.楼层呼叫系统实践
7.终端限位保护装置实践
8.安全保护限速装置实践
9.信号指示系统实践
10.轿厢系统结构及电气控制实践
五、设备配置与附件
1、设备的配置
序号 名称 主要技术指标 数量 单位 备注
1 井道与观测平台   1
2 曳引机   1
3 轿厢导轨   1
4 对重导轨   1
5 轿厢架   1
6 轿厢   1
7 限速器   1
8 限速器传动钢丝绳   1
9 轿厢曳引钢丝绳   1
10 安全钳   1
11 安全钳传动机构   1
12 楼层招呼箱   2
13 指层灯箱   2
14 轿内操作箱   1
15 上端极限位保护装置   1
16 下端极限位保护装置   1
17 平层控制装置   2
18 主控制柜   1
19 轿顶维修箱   1
20 电梯照明装置   1
21 实训指导书   1
2.设备的附件
序号 名称 型号/规格 数量 单位 备注
1 安全帽   2
2 安全带   2
3 隔离带
4 挂牌   1
5 水平尺 600mm 1
6 锤子
7 活动扳手
8 一字螺丝刀
9 十字螺丝刀 3′ 1
10 3x75 1
11 万用表
12 电笔
13 锉刀 扁锉8寸 1
14 扁锉6寸 1
15 记号笔   1
16 绝缘胶布   1
17 尖嘴钳 6′ 1
18 斜口钳 6′ 1
19 内六角扳手 9件套 1
20 开口扳手 8-10 1
21 10-12 1
22 13-16 1
23 14-17 1
24 18-21 1
25 19-22 1
26 24-27 1
27 梅花扳手 8-10 1
28 13-16 1
29 14-17 1
30 18-21 1
31 19-22 1
32 24-27 1
33 塞尺   1
34 工具箱   1
35 三角钥匙   1
36 钢板尺 300mm 1
37 卷尺 3m 1
38 挂锁   1
39 电梯钥匙   1
