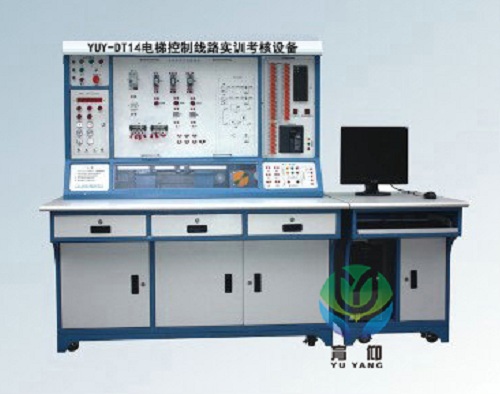

电梯控制线路实训考核设备
电梯控制线路实训考核设备
[规格型号]: YUY-DT14
[产品名称]: 电梯控制线路实训考核设备
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
一、设备概述:
YUY-DT14电梯控制线路实训考核设备,是根据劳动部对"电梯维修工"及"维修电工"相关标准设计而成,符合《现代电梯构造与使用》、《电梯安装与维修》等流行教材中的知识要点,尤其是对控制线路方面的,采用多种模块设计,可灵活改变电路形式以便达到教学目的。YUY-DT14电梯控制线路实训考核设备的电路采用模块化设计,内容包括平层电路、门机电路、曳引机电路等,并配备了开放性的实训模块,学员可以通过自行接线达到电梯控制线路实操的目的,但可以通过传统的继电线路控制电梯,而且可以通过现代控制技术PLC应用,使学员的控制技能更上一个台阶。由于采用了模化的设计,升级和扩展变得十分容易方便,该套设备还能不断更新增加新的控制线路,和控制系统,变频器技术、单片机控制技术都能在此套设备上得意应用,真正实现了切合实际、操作便捷、扩展容易、技术先进的实训与考核。
二、设备结构:
桌身部分:采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。桌子的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
桌面部分:采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边,桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
实训屏部分:实训屏分上下两部分,上部分挂箱(模块)空位,以及PLC,公用按键指示灯板,漏电开关;下部分是门机系统模拟控制区和三相电机,操作过程及结果直观移动,并设置了门机减速开关位置调节,并且控制端都以插线端子的形式引出,方便学员实训。
实验模块:采用挂箱式模块化设计,标准化的尺寸设计,元器件布局合理,更换操作容易,固定牢靠。并且具有故障设置装置以及电路切换装置。面板安装工艺采用 "隐形螺钉"固定技术,文字符采用现代彩色蚀刻喷描技术处理,使面板标识清晰且经久耐用。采用 "碰珠式" 设计模块安放区,使操作更加方便,固定更加牢固。提供通用市电电源接头,方便老师带到其他地点演示操作。
实验导线:所有接插件连接线均采用安全型迭接插头,为学生实验提供了极高的安全性。
三、实训考核项目:
电梯线路控制实训
1、门机线路控制实训
2、门机线路原理图与线路工作同步演示
3、门机线路换速延时原理及调节
4、 安全触板线路实训
5、关门减速、加速物理定位调节实训
6、开门减速、加速物理定位调节实训
7、关门减速、加速电路调速实训
8、开门减速、加速电路调速实训
9、电梯运行线路控制实训
10、电梯平层原理实训
11、继电线路控制实训
12、呼叫存储电路原理
13、平层开关实训电路
14、运行线路原理图与线路工作同步演示
15、楼层指示电路
16、主电路控制实训
17、主电路原理图与电路工作同步演示
18、主电路换速实训
19、PLC控制门机线路实训
20、PLC控制电梯运行线路
21、PLC控制主电路
电气线路排故实训
1、门机线路排故与检修(8处故障)
2、电梯运行线路排故与检修(15处故障)
3、主控线路排故与检修(12处故障)
四、技术参数 :
工作电源:AC380±5%(三相五线)50Hz
额定功率:≤0.8KW
相对湿度:≤85%
环境温度:-10℃~40℃
外形尺寸:2100×750×1620mm(带电脑桌)
安全保护:电流型漏电保护、过流短路保护、失压保护、隔离变压器保护
三相电机:380V 90W
直流电机:24VDC2A 20r/min
PLC:三菱FX2N-48MR(带FX2N-8EYR)
五、配置与要求(整个教室):
序号 配置名称 型号 单位 数量 备注
1 电源控制实验屏 YUY-702-01 12
2 钢制实验台 YUY-702-02 12
3 钢制电脑桌   12
4 学生电脑   12 校方选配
5 门开关控制电路模块   12
6 电梯运行控制线路模块   12
7 主控线路控制模块   12
8 PLC控制线路模块   12
9 多功能实操模块   12
10 工具包   12
11 钢制模块贮存柜 YUY-608-06   适量
12 学生ABS注塑凳   24
13 实验导线   12
14 《使用说明书.实验指导书》   13
