一、主要技术参数
1、电源：AC220V允差±10%，50Hz；
2、直流电源输入AC220V输出DC24V/3A
2、装置容量：≤1kVA；
3、工作环境温度：-5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、液压泵站：
（1）系统额定压力0.8MPa；
（2）定量齿轮泵-电机1套：采用内轴一体式安装，结构紧凑，噪音低；定量齿轮泵：额定流量6L∕min，压力2.5MPa；电机：功率450W，调速范围0－1500r/min，外型尺寸：630mm×380mm×500mm
（3）油箱：公顷容积45L；附有油温液位计、过滤器、空气滤清器、耐震压力表，L-HL46号液压油；
7、液压元件：
采用透明工艺加工而成，最大工作压力2.0MPa。每个透明液压元件皆配有底板，可方便、随意地安放在操作面板上。油路搭接采用快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。
8、电器控制单元：
（1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路DC输入／8路继电器输出。
（2）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，液压元件独立模块等。
9、电磁换向阀：AC24V.吸力3mpa
二、主要特点
1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等器件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等。
3、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
4、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
5、通过机械控，传统继电器控制，先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。
6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、透明液压PLC控制基本实训回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
22、PLC编程软件学习和使用
23、PLC与计算机的通讯，在线调试、监控
24、PLC控制的液压基本回路实训（优化控制）

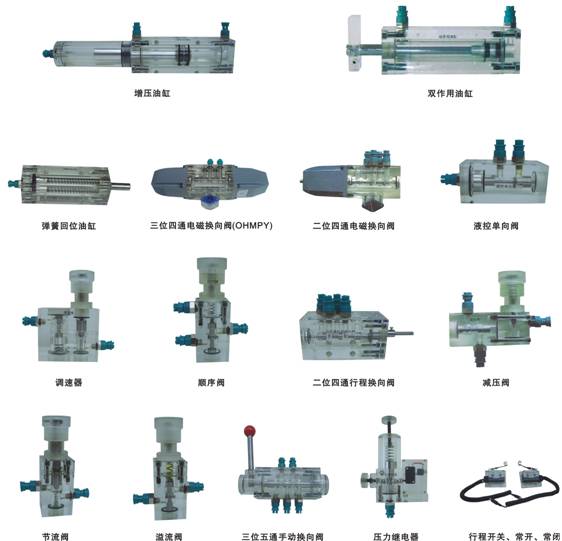

四、液压元件
五、透明液压PLC控制实训装置清单
|
序号 |
名称 |
型号 |
数量 |
备注 |
|
1 |
实训桌 |
|
1张 |
|
|
2 |
实训台 |
|
1台 |
|
|
3 |
PLC主机模块 |
三菱FX1S-20MR |
1块 |
|
|
4 |
电源模块 |
|
1块 |
|
|
5 |
继电器控制模块 |
|
1块 |
|
|
6 |
PLC控制按钮模块 |
|
1块 |
|
|
7 |
双作用油缸（带行程撞块） |
透明元件 |
2只 |
|
|
8 |
二位二通电磁换向阀 |
透明元件 |
1只 |
|
|
9 |
二位四通电磁换向阀 |
透明元件 |
2只 |
|
|
10 |
三位四通电磁换向阀（O型） |
透明元件 |
1只 |
|
|
11 |
三位四通电磁换向阀（H型） |
透明元件 |
1只 |
|
|
12 |
三位四通电磁换向阀（M型） |
透明元件 |
1只 |
|
|
13 |
弹簧回位油缸 |
透明元件 |
1只 |
|
|
14 |
增压油缸 |
透明元件 |
1只 |
|
|
15 |
辅助油箱 |
透明元件 |
1只 |
|
|
16 |
单向阀 |
透明元件 |
2只 |
|
|
17 |
液控单向阀 |
透明元件 |
2只 |
|
|
18 |
溢流阀（直动式） |
透明元件 |
2只 |
|
|
19 |
溢流阀（先导式） |
透明元件 |
1只 |
|
|
20 |
节流阀（直动式） |
透明元件 |
1只 |
|
|
21 |
调速阀 |
透明元件 |
2只 |
|
|
22 |
顺序阀 |
透明元件 |
2只 |
|
|
23 |
减压阀 |
透明元件 |
1只 |
|
|
24 |
二位四通行程换向阀 |
透明元件 |
1只 |
|
|
25 |
三位五通手动换向阀 |
透明元件 |
1只 |
|
|
26 |
压力继电器 |
透明元件 |
1只 |
|
|
27 |
压力表 |
透明元件 |
3只 |
|
|
28 |
三通接头 |
透明元件 |
7只 |
|
|
29 |
四通接头 |
透明元件 |
3只 |
|
|
30 |
行程开关（常开） |
|
2只 |
|
|
31 |
行程开关（常闭） |
|
2只 |
|
|
32 |
透明液压皮管 |
|
20米 |
|
|
33 |
油盘 |
|
1只 |
|
|
34 |
油箱 |
|
1只 |
|
|
35 |
空气过滤器 |
|
1只 |
|
|
36 |
吸油过滤器 |
|
1只 |
|
|
37 |
油温液位计 |
|
1只 |
|
|
38 |
机泵组 |
|
1套 |
|
|
39 |
L-HL46号液压油 |
|
15kg |
|
|
40 |
电磁阀通用连接线 |
|
3条 |
|
|
41 |
压力继电器插头线 |
|
1条 |
|
|
42 |
编程电缆（适配器） |
三菱 |
1条 |
|
|
43 |
工具 |
|
1套 |
|
|
44 |
快速油接头 |
|
5只 |
|
|
45 |
透明液压实训说明书 |
|
1册 |
|
|
46 |
PLC编程软件、程序 |
光盘 |
1盘 |
|
