建筑电气与智能化实践教学模拟楼层

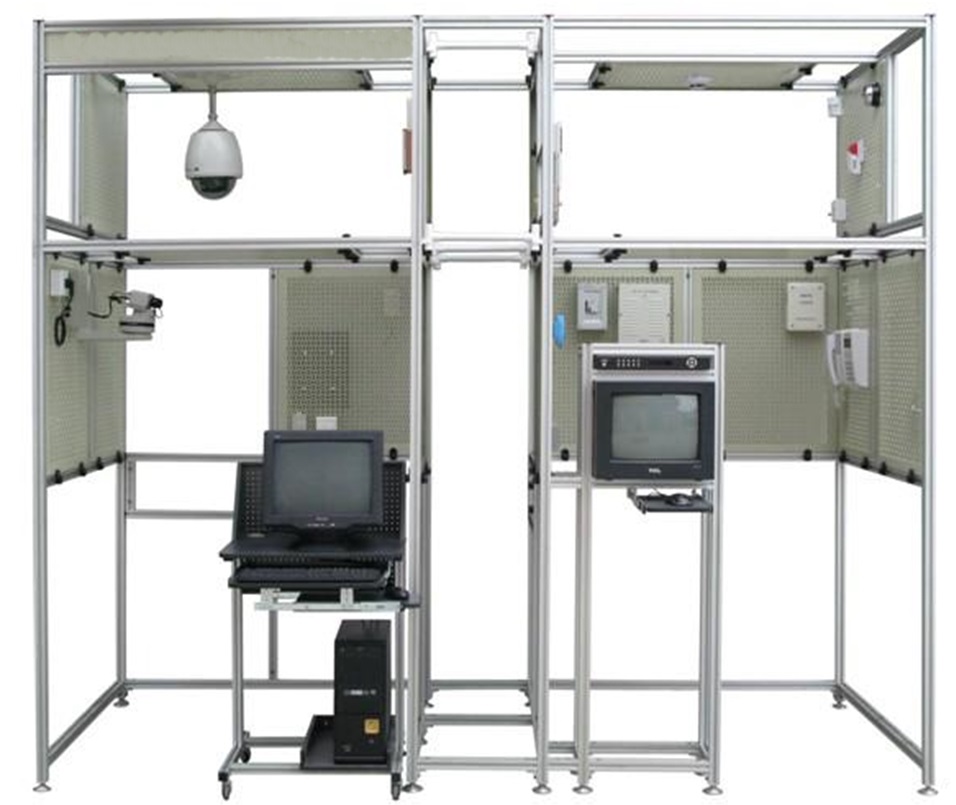

建筑电气与智能化实践教学模拟楼层
[规格型号]: YUY-LY50
[产品名称]: 建筑电气与智能化实践教学模拟楼层
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
1、设备概述

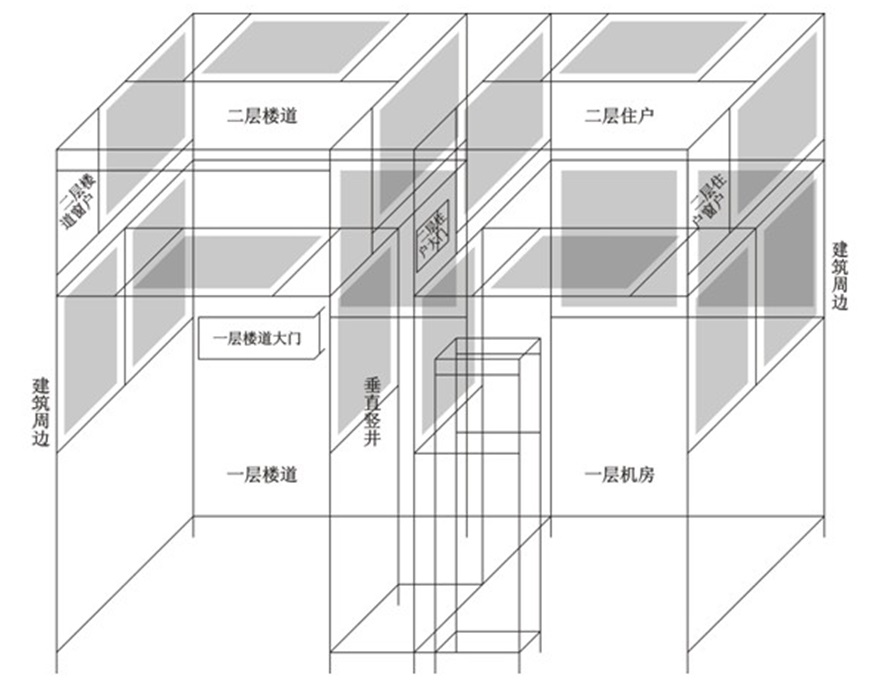

“建筑电气与智能化实践教学模拟楼层”是由1台铝合金支架和17块网孔板搭建而成的两层模拟楼宇建筑,分别模拟一栋楼宇建筑的一层机房、一层楼道、一层楼道大门、二层楼道、二层楼道窗户、二层住户、二层住户大门、二层住户窗户、垂直竖井和建筑周边。房间提供正反面侧墙和顶墙的安装范围,可在上面安装各种楼宇智能化器件;同时还提供房间大门和窗户,可在上面安装电插锁、电磁锁、门磁和窗户防盗探测器等器件,实现智能建筑各类系统的安装与运行,如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。相比于单层模拟楼层,两层模拟楼层需要考虑智能建筑的多楼层结构关系,除了能够培养学生的工程施工能力外,更能够培养其工程设计能力与工程创新能力,符合高等院校的实践教学需求。
器件的安装方式与实际工程一致,使用自攻螺丝与网孔板用膨胀固定件的配合,学生在模拟墙体的一边便可单独完成器件的固定;布线方式可选择通过线槽布明线(网孔板正面)或通过理线环布暗线(网孔板反面)。
2、外形尺寸
QQ截图未命名
铝合金支架尺寸:3010mm×1305mm×2550mm(长×宽×高)
网孔板尺寸:750mm×600mm×35mm(长×宽×高)
3、主体配置
序号 器件名称 数量 单位 备注
1 铝合金支架 1 设备主体配置
2 网孔板 17
3 计算机移动推车 1
4 圆钢凳 1
5 人字梯 1
6 配电箱 1
7 单相漏电保护开关 1
8 储物架 1
9 网孔板用膨胀固定件 500
10 理线环 100
11 紧固件、线材及专用工具 1
12 单相三位三级排插 3
13 单相一位二级插座 2
14 单相一位三级插座 3
15 明装86底座 7
16 18V直流开关电源 1 对讲门禁及室内安防子系统
17 12V直流开关电源 1
18 门前铃 1
19 室内分机 1
20 电插锁 1
21 警铃 1
22 被动红外空间探测器 1
23 感烟探测器 1
24 燃气探测器 1
25 门磁开关 1
26 求助按钮 1
27 层间分配器 1
28 室外主机 1
29 ID卡 4
30 电磁锁 1
31 电磁锁控制器 1
32 开门按钮 1
33 联网器 1
34 管理中心机 1
35 通讯转换模块 1
36 通讯电缆 1
37 对讲门禁监控管理软件 1
38 彩色监视器 1 闭路电视监控及周边安防子系统
39 硬盘录像机 1
40 硬盘 1
41 交换机 1
42 网络跳线 1
43 网络视频监控管理软件 1
44 变速球 1
45 一体机芯 1
46 枪型摄像机 1
47 自动光圈镜头 1
48 室内全方位云台 1
49 智能解码器 1
50 红外摄像机 1
51 摄像机支架 1
52 拾音器 1
53 主动红外对射探测器 1
54 被动红外幕帘探测器 1
55 声光警号 1
备注:计算机另选配。
4、实践项目
(1)认识和熟悉各种楼宇智能化器件
(2)各种墙体器件的对应区域位置安装
(3)电插锁、电磁锁和门磁等门上器件的安装和调试
(4)掌握对讲门禁及室内安防系统的结构和原理
(5)对讲门禁及室内安防系统的接线、布线和调试
(6)对讲门禁监控管理软件的操作与事故演习
(7)基于两层楼层的对讲门禁及室内安防系统的系统结构项目设计
(8)掌握闭路电视监控及周边安防系统的结构和原理
(9)闭路电视监控及周边安防系统的接线、布线和调试
(10)网络视频监控管理软件的操作与事故演习
基于两层楼层的闭路电视监控及周边安防系统的系统结构项目设计
