一、系统概述

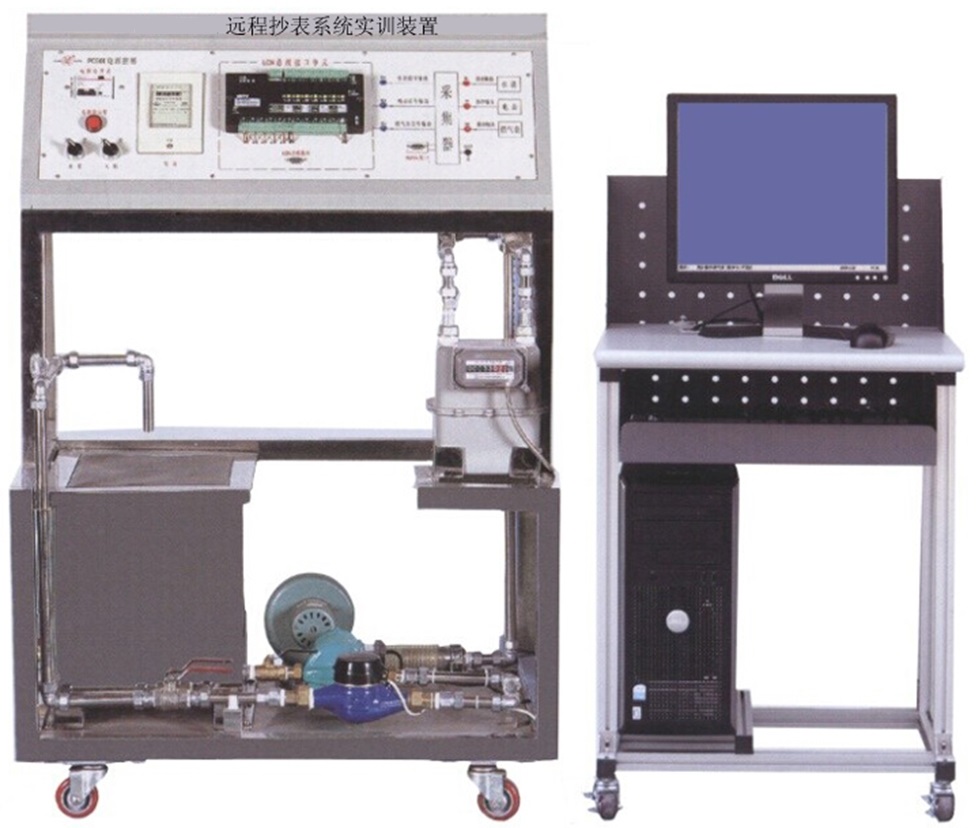

自动抄表（AutomaticMeterReading-AMR）是指利用微电子和计算机网络、传感等技术自动读取和处理表计数据，将城市居民的用水、电、气信息加以综合处理的系统。 本实训装置数据采集器采用DDC模块，上位机软件采用力控组态软件，本装置是根据目前我国建筑电气、楼宇智能化专业实训内容精心设计的，通过对象系统可以完全模拟三表在现场中的各种收费及控制情景。
二、系统特点
1.抄表系统包含水表、电表、气表三种表计
2.上位机软件采用力控组态软件
3.采集器采用DDC模块
4.可以与其它LON总线型装置组成网络
三、技术指标
1.系统工作电压：单相三线～220V±5%50Hz
2.整机容量：＜3kVA
3.外形尺寸：900mm×540mm×1290mm
4.安全保护：具有漏电自动保护装置
四、实训项目
1.系统设备认识
2.智能水表操作
3.智能燃气表操作
4.智能电表操作
5.上位机软件组态
6.抄表系统综合
五、基本配置
1.电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
(1)交流电源（带有过流保护）：单相交流电220V50Hz
(2)电源指示灯
(3)电源指示仪表
2.豪华型电脑桌（铁质双层亚光密纹喷塑结构）
桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实训室布局。
3.水表、电表、气表
三表输出信号均为脉冲信号，分别完成对用水量、用电量及用气量的计量。
4.采集器
采集器采用DDC模块，通过抄表程序，可以自动计量三表数据，并且可与其它LON总线型装置组成网络。
5.上位机软件
上位机力控组态软件可以显示采集器计量的数据并显示三表脉冲。
