一、实训功能：

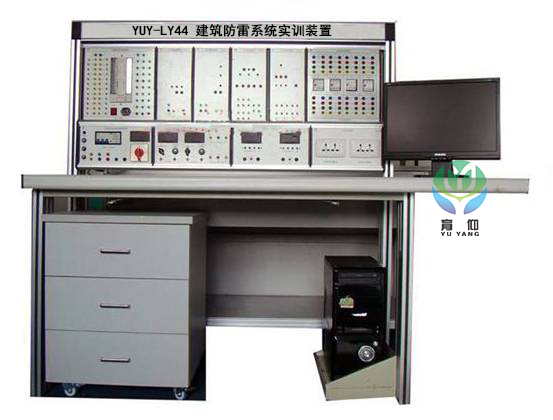

建筑防雷系统实训装置综合考虑雷电全面防护、可以从内部防护和外部防护，采用等电位连接、传导、分流、接地、屏蔽等措施，使所有相关的设备、装置和系统能被经济有效的保护。
实训装置在均压等电位连接系统中能做直接电气连接的金属供应系统，在进出各雷电保护分区界面处做直接电气连接。不能做直接电气连接的线路采用SPD（Surgeprotectivedevice:电涌保护器）进行等电位连接，应选用与需保护装置相匹配的电涌保护器。
二、技术指标：
1、工作电压：单相三线220V±5%50Hz
2、整机容量：＜200W
3、外型尺寸：165×70×180cm³
4、安全保护：具有漏电自动保护装置和接地保护
5、故障设置：具有故障设置模块能进行电脑软件和硬件线路的故障设置与排除
6、系统恢复：具有软件快速恢复功能
三、主要配置：

序号	组成	数量	说明
1	客户端电脑	1台
2	TPS-UP智能化电源防雷箱	2个
3	TPSB+C复合型电源电涌保护器2个	2个
4	TPSB50-CTRL高能量雷电放电器2个	2个
5	TPSB65过电压保护器2个	2个
6	TPSD10模块化低压电源电涌保护器2个	2个
7	RJ45/11通讯线路电涌保护器2个	2个
8	TTS-VF数据通讯电涌保护器2个	2个
9	TTSKORNELSA系列电信通讯线路电涌保护器2个	2个
10	TTSDB串口信号电涌保护器2个	2个
11	TTS-RJ4510/100M网络电涌保护器2个	2个
12	TTS-RJ45超五类双绞线数据通讯电涌保护器2个	2个
13	TTS-CoaX系列视频通信和电视系统电涌保护器	6个
14	TCS-G系列同轴天馈电涌保护器	2个
15	TCS-G系列同轴天馈电涌保护器2个	2个
16	TPSD10JF6系列贴墙式电源防雷插座20个	20个
17	TPSD10JF7系列机柜电源防雷插座20个	20个
18	TLS系列避雷针12个	12个
19	低电阻接地模块12个	12个
20	铜包钢接地极20个	20个
21	电解离子接地极12个	12个
22	热熔焊接套装	10个	（2#、3#、4#模具,模夹,熔粉,点火枪）
23	BOXTS系列电源信号防雷箱箱体，其它安装附件	2套	(汇流排、接线端子)
24	故障设置模块	1套
25	实木实训桌	1只
26	实训屏架	1只	密度板双贴面进口防火板
27	丝网印刷面板	1块	145×85cm优质铝塑板
28	升降电脑椅	1把
29	实木电脑桌	1只
30	WCR1000电子式指针接地电阻测试仪	1只
31	TWCR2000数字式接地电阻测试仪	1只
32	TWC000型钳形接地电阻表	1只
33	TWCR3000I型钳形接地电阻表	1只
