停车场计费管理系统实验实训装置

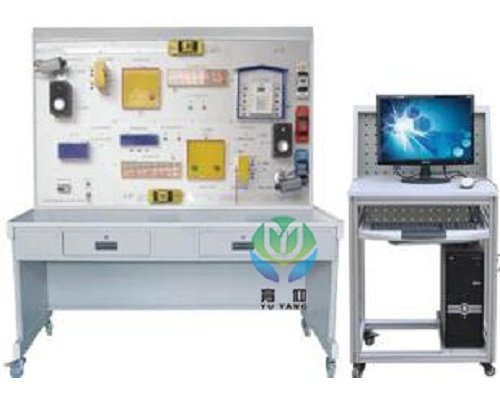

停车场计费管理系统实验实训装置
[规格型号]: YUY-LY16
[产品名称]: 停车场计费管理系统实验实训装置
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息

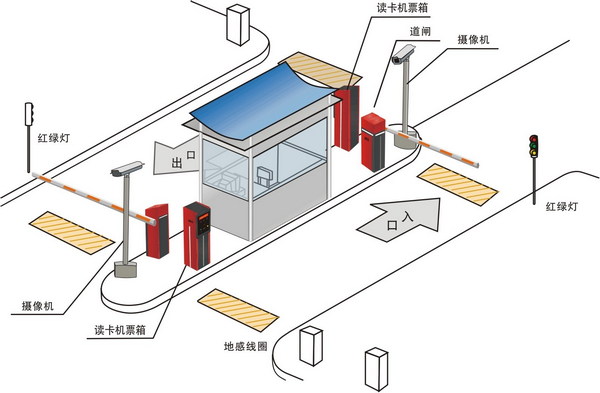

停车场计费管理系统实验实训装置原理图
原理图

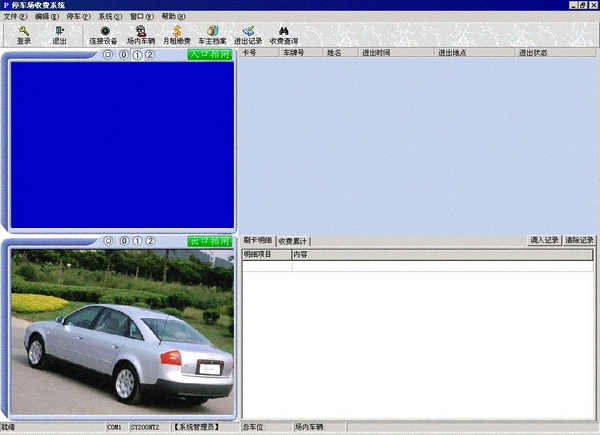

软件
3D仿真a
一、系统概述
感应式IC卡停车场系统采用感应IC卡读卡技术,它将射频卡技术、自动挡车道闸、车辆感应技术、工业控制技术等先进、成熟的技术集成在停车管理系统中。整体采用模块化设计。针对不同的需求选择适当的系统配置,能够有效地管理资源,防止票款流失,极大的提高管理工作的效率。
本实训装置是根据目前我国建筑电气、楼宇智能化专业的实训内容精心设计的,它可全面反映停车场系统工作原理及当前先进的识别技术。
二、系统实训功能概述:
能进行各种停车场计费管理系统操作演示、出入口控制器的设置、仿真模型车辆的仿真出入控制、摄像机图像对比、控制闸道及地磁感应系统的工作原理、用户的月租卡设置,停车场计费管理软件的使用方法、线路的设计与连接、实验和实训,并可于一卡通及小区系列中的其他设备联网进行各种综合实训。
1.用户车辆进入停车场时,读感器自动检测到车辆进入,并判断所持卡的合法性。如合法,道闸开启,车辆驶入停车场,数字录像机抓拍下该车辆的照片,并存储在电脑里,控制器记录下该车辆进入的时间,联机时传入电脑。
2.临时用户车辆进入停车场时,从出票机中领取临时卡,读感器自动检测到车辆进入,并判断所持卡的合法性。如合法,道闸开启,车辆驶入停车场,数字录像机抓拍下该车辆的照片,并存储在电脑里,控制器记录下该车辆进入的时间,联机时传入电脑。
3.用户车辆离开停车场时,读感器自动检测到车辆离开,并判断所持卡的合法性。如合法,道闸开启,车辆离开停车场,数字录像机录下该车辆的照片,并存储在电脑里,控制器记录下该车辆离开的时间,联机时传入电脑。
4.临时用户车辆离开停车场时,控制器能自动检测到临时卡,提示司机必须交费,临时车必须将临时卡交还保安,并需交一定的费用。经保安确认后方能离开。车辆驶出停车场时,数字录像机录下该车辆的照片,并存储在数字录像机中,控制器记录下该车辆离开的时间,联机时传入数字录像机。
为了有效防止不法分子偷停车卡后再入停车场偷车的情况发生,采用图像捕捉卡将入口处摄取的车辆图像存入计算机硬盘,当车辆出场时,采用图像捕捉卡将出口处摄取的车辆图像存入计算机,计算机自动调出入场时车辆图像及出场时的图像,经人工识别,确认同一卡号,同一车辆时放行;异者报警。
系统具有车辆图像捕捉功能,停车场除对临时外来车辆及固定月租卡车辆管理以外,同时也可绝对保证停放车辆的安全,并有效地防止车辆丢失。
三、实训项目
1、停车场管理过程的实训
2、出入口控制设备安装操作与连接实训
3、车辆检测器设备安装操作连接实训
4、摄像机的安装调试操作与线路的连接
5、仿真摄像机图像比对操作
6、系统接线操作与连接
7、收费系统的管理与操作实训
8、卡片的管理与操作实训
9、系统调试操作
10、进出入口的设置与线路原来的实训
11、线路故障的判断与处理
12、系统与车库管理系统的扩展实训
四、系统技术指标
工作电压:单相三线220V±5%50Hz
整机容量:<300W
外型尺寸:150×880×120cm3
安全保护:具有漏电自动保护装置
