YUY-598PCI是我公司生产的功能最为强大的单片机、微机实验仪，提供了几乎所有最实用、新颖的接口实验。该系统采用开放式、模块化结构，实验方式非常灵活，各项性能指标极其优秀。是《MCS-51/196单片机原理与接口》、《单片机控制技术》、《十六位微机原理与接口》、《自动化控制》及《32位微机原理与接口》等课程教学的最佳配套实验设备，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。是目前教仪市场不可多得的性价比极高的单片机、微机开发实验设备。
一、系统组成：

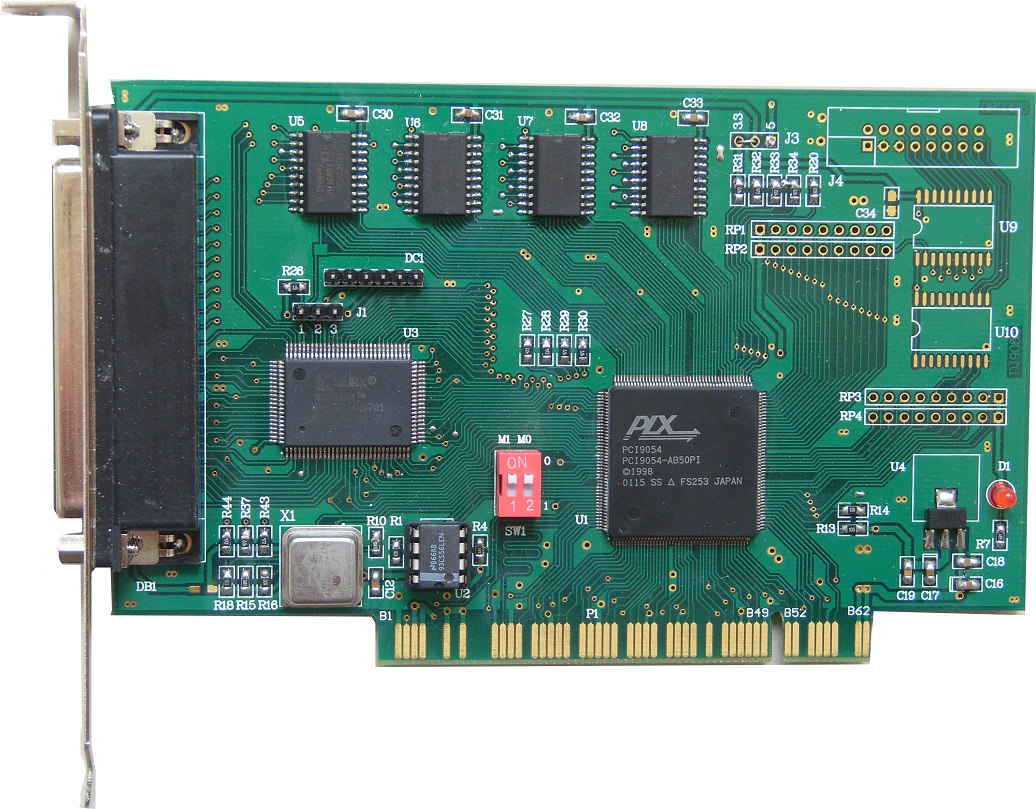

1、系统内置性能优越的51通用仿真器和8088主机;89S52，80C196组成CPU卡；由PCI9054、93C56组成PCI接口卡，
2、实验电路部分：开放式4×6键盘实验电路；16×16点阵电路；128*64LCD液晶显示电路（含字符式LCD16*2液晶显示接口）；8250、8251、8253、8279、8237、8259、8255、0832、0809、RS232/RS485等常用接口芯片电路；小型直流电机、步进电机、温度、压力传感器电路；电子音响电路；6位LED动态数码显示；IC卡电路；继电器电路；0~5V电位器电路；8MHZ频率源模块；8位逻辑电平开关电路；12位电平显示电路。
3、配有适应WindowsMe/2000/xp等操作平台的调试软件。
二、主要特点
由8088实验开发系统作为基板，51CPU卡、96CPU卡、PCI接口卡为插卡,免除了数据选择开关，减少了插卡引脚，提高了机器性能，使操作更方便，主机自动识别CPU类型，自动切换不同CPU的三总线连接，使用极其方便。
该实验仪基于一种灵活多变开放式的构思，所有电路单元尽可能独立开放，提高实验的自由度，灵活性，各单元模块可组成多种多样功能各异的实验电路，可给学生留下创造性的发展空间，极大地提高了资源利用率，如开放式键盘,开放式显示器，开放式串口等，为适应多种方式实验提供可能。
主机板留有扩展卡座，如再选配我厂生产的实验卡，可完成语言控制实验、日历时钟、单片机多路远程通信、CAN总线、以太网接口实验、USB2.0接口、红外线收发、无线收发通信以及FPGA等复杂系统的实验和各种应用控制类应用。
系统支持二种工作方式：一是联机运行：在与上位软件联机的状态下实现各种调试和行运的操作，二是脱机运行：系统配有管理监控，在无电脑的情况下，系统可以自动切换到脱机管理状态，用户可轻松调用实验程序的EPROM完成50多个实验。
该实验仪系统集成KeilC51通用单片机仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件支持汇编、PL/M、C语言，性能极好。
PC机32位接口实验系统特点：
1、32位微机原理接口部分的实验平台由PCI9054为桥接芯片的PCI卡、实验模块、相应的编程软件组成。提供8位和32位的总线宽度，用户可根据需要设置。可在32位微机的实模式和保护模式下运行、编程及调试。使用户全面掌握32位微机的工作原理、32位微机接口技术、Windows驱动程序及应用软件的编程。
2、通过PCI总线扩展卡，将PCI高速总线以用62线扁平电缆连接到实验平台上，实现PC机和实验平台的连接，为32位微机原理与接口实验和PCI总线扩展开发提供了全面支持。系统通过逻辑转换电路将PCI高速总线转换为8位、16位、32位80x86系统总线，即符合80x86微机时序的数据总线、地址总线和控制总线，总线所有引线都完全开放给用户使用。所有总线都有隔离保护电路，可以保护计算机因错误操作造成实验设备或PC机的损坏。
3、32位微机接口技术实验平台提供了丰富的实验模块：32位I/O接口、32位存储器、中断控制器8259、定时/计数器8253、并口8255、串口8251、地址译码、ADC0809、DAC0832、时钟源、单次脉冲、键盘输入及数码管显示、开关输入及发光管显示、电子发声、PWM转换、LED点阵显示、步进电机、直流电机及温度控制单元电路等，还可选配点阵图形液晶显示器。
4、可支持PCI总线扩展应用开发。可选配PCI总线应用开发板，全面支持PCI总线扩展应用开发。
5、实验平台的资源全面支持32位微机的教学实验和应用开发，涵盖了本科生和研究生各层次的实验和开发内容，可增强学生综合设计能力，并且通过Windows系统下的PCI设备驱动程序及其接口应用设计实验、支持创新设计及开发型课题研究，从而提高学生解决实际应用问题的能力，为学生的良好就业及创新发展打下坚实基础。
6、Windows系统下的PCI设备驱动程序及其接口应用设计实验环境:VC++6.0、WINDDKXP、DriverStudio3.2，可使用户掌握WDM设备驱动程序开发技术，并进一步掌握Windows下的PCI设备接口应用技术，提高了学生计算机应用开发能力，为学生今后的就业创造条件
本实验的驱动所采用的软件有三种，分别是Microsoft的VisualC++6.0
VTOOLSD,DriverStudio。所用的驱动程序调试工具是DriverMonitor或SoftIce。使用这些软件，可以在短期内快速准确的构成驱动程序的框架，便于驱动的编写。同时调试工具能准确的地了解驱动的运行情况，对驱动进行跟踪，便于修改。用户也可以先使用windriver作前期的硬件测试.
本实验的应用程序全部采用VisualC++6.0开发，其与驱动的通讯方法将在之后介绍，因为驱动是在VC基础上开发的，所以应用程序也采用VC，其优点是显而易见的。
32位汇编程序全部在windows2k,winxp下平稳运行，实验系统提供了全部的源程序，特别是32位的汇编程序能在VC下进行单步调试，为用户的开发，调试和学习提供了极大的方便.
三、实验项目
（一）8086十六位微机系统
1、硬件实验：
（1）A/D转换实验；
（2）D/A转换实验（一）；
（3）D/A转换实验（二）；
（4）8255A并行口实验（一）；
（5）8255A并行口实验（二）；
（6）定时器/计数器实验；
（7）8259单级中断控制器实验；
（8）RS232/485串行口发送实验（双机通讯）；
（9）RS232/485串行口接收实验（双机通讯）；
（10）小直流电机调速实验；
（11）步进电机控制；
（12）继电器控制；
（13）存贮器读写实验
（14）电子琴实验；
（15）简单I/O口扩展实验
（16）8251可编程通讯接口和PC机通讯；
（17）16*16LED点阵显示实验；
（18）128*64LCD液晶显示实验；
（19）8237DMA传送实验；
（20）8250可编程异步通讯接口实验；
（21）8279键盘显示实验；
（22）温度控制实验；
（23）压力测量实验
2、软件实验：
（1）二进制多位加法实验；
（2）二进制转换为BCD码实验；
（3）BCD码转换为二进制码
（4）十进制数的BCD码相减运算；
（5）内存清零实验；
（6）数码显示实验；
（7）求最大数和最小数；
（8）数据块传送实验；
（9）分支程序设计。
（二）PC机32位接口实验系统
1、实模式原理实验
（1）显示程序实验
（2）数据传送程序实验
（3）数码转换程序实验
（4）运算类程序实验
（5）分支程序实验
（6）循环程序实验
（7）子程序实验
（8）综合设计程序实验
2、保护模式原理实验
（1）描述符及描述符表实验
（2）任务内控制转移实验
（3）任务切换实验
（4）中断/异常处理实验
（5）虚拟8086环境实验
（6）实模式与保护模式间切换实验
3、32位微机接口技术实验
（1）基本I/O接口设计实验
（2）地址译码电路设计实验
（3）32位存储器扩展实验
（4）8259中断控制器实验
（5）8255并口控制器应用实验
（6）8251串口控制器应用实验
（7）8253定时/计数器应用实验
（8）A/D转换实验
（9）D/A转换实验
（10）电子发声设计实验
（11）键盘扫描及显示设计实验
（12）点阵LED显示设计实验
（13）LCD液晶显示设计实验（须选配LCD单元）
4、微机控制应用实验
（1）直流电机闭环调速实验
（2）温度闭环控制实验
（3）步进电机控制实验
5、Windows下的PCI设备驱动程序及其接口应用设计实验
（1）PCI总线配置操作实验
（2）WDM驱动程序设计实验
（3）I/O操作设计实验
（4）存储器操作设计实验
（5）中断处理设计实验
（6）信号发生器设计实验
（7）温度闭环控制系统设计实验
6、PCI总线扩展应用设计实验（须选配PCI总线应用开发板）
(三)扩展51/96单片机实验系统
1、软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
2、硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255A、B、C口输出方波实验；
（6）8255PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
*（12）通用打印机实验；
*（13）微型打印机打印字符、曲线、汉字实验；
*（14）日历时钟DS12887控制实验；
（15）I2C储存卡读写实验；
*（16）语音芯片ISD1420控制实验（录音）；
*（17）语音芯片ISD1420控制实验（放音）；
（18）继电器控制实验；
（19）步进电机控制；
（20）8253方波实验；
（21）小直流电机调速实验；
（22）16*16LED点阵显示实验；
（23）128*64LCD液晶显示实验；
（24）8250可编程异步通讯接口实验（自发自收）；
（25）8251可编程通讯接口实验（与PC机）；
（26）单片机RS232/485串行发送实验（双机通讯）；
（27）单片机RS232/485串行接收实验（双机通讯）；
（28）温度压力实验；
*（29）CAN总线通讯接口实验；
*（30）以太网TCP/IP协议接口实验；
*（31）USB2.0通讯接口实验。
注：实验项目前打*星号为选配扩展卡实验。
