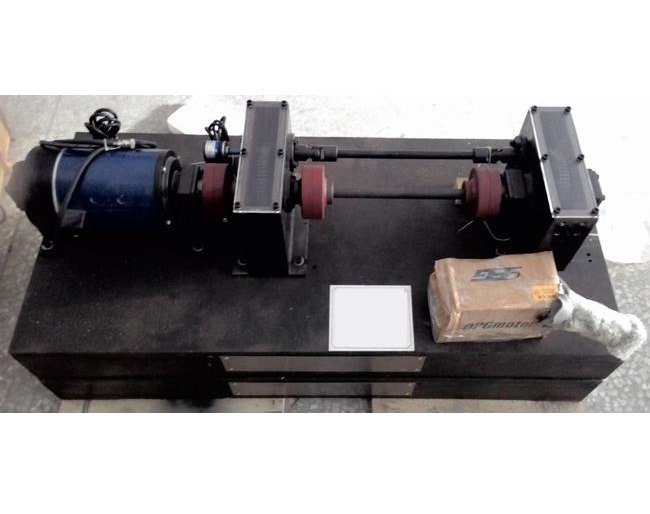

封闭功率流式齿轮实验台，采用悬挂式齿轮箱不停机加载方式，加载方便、操作简单安全、耗能少。在数据处理方面，既可直接抄录数据手工计算，也可以和计算机接口组成具有数据采集处理，结果曲线显示，信息储存、打印输出等多种功能的自动化处理系统。该系统具有体积小、重量轻、电机一体化相结合等特点。
一、实验目的：
1、了解封闭功率流式齿轮实验台的基本原理、特点及测定齿轮传动效率的
方法。
2、通过改变载荷，测出不同载荷下的传动效率和功率。输出T1-T9关系曲线
及η－T9曲线。其中T1为轮系输入扭矩（即电机输出扭矩），T9为封
闭扭矩（也即载荷扭矩）。η为齿轮传动效率。
3、具有网络通讯口联接本公司开发出来的多机通讯转换器，用一台PC机连
接成一个小系统的局域网络实验系统。可大大提高实验室计算机的使用效
率，使实验室工作向智能化、网络化发展。
二、主要技术参数：
1、直流电机1台：额定功率355W，额定转速0～1000r/min，输入电源：单
相三线AC220V±10%50Hz。
2、电流型漏电保护，I△n≤30mA，动作时间≤0.1s，容量10A。
3、直流调速器1个：采用PWM脉宽调制技术，输出电压0～110VDC，输出电
流4ADC。
4、数显转速表1个：显示电机的输出转速。
5、数显转速表1个：显示电机的输出转速。
6、数据采集器1套：具有一路模拟量输入通道和一路数字量输入通道。
7、称重传感器1个：额定载荷5kg；灵敏度1.0mV/V。
8、光电传感器1个：可精确的测量电机的转速。
9、机械零部件1套：齿轮、联轴器、刚性轴、弹性轴等。
10、速比：i=1
11、最大封闭功率：P8=1500W
12、试验齿轮模数：m=2
13、齿数：Z4=Z3=Z2=Z1=38
14、最大封闭扭矩：TB=15NM
15、中心矩：A=76mm
16、外形尺寸：900×620×880(mm)
1）重量：90kg
三、实验台架
采用2.0mm或以上的铁质双层亚光密纹喷塑结构，内部框架结构，下拉式操作面板，铸件平板台面。设有带锁柜子，可放置配件及资料等。应设有四个带刹车万向轮，便于移动和固定。
