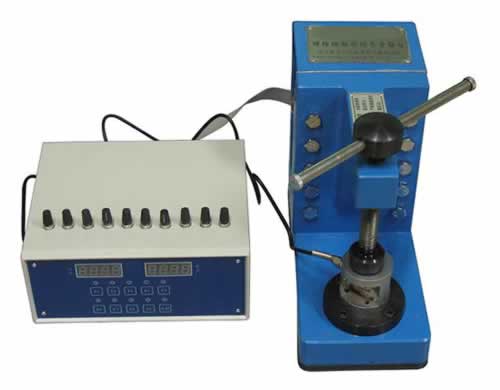

该测试台可完成螺栓组在受倾覆静态力矩作用下螺栓变形的分析，可对不同刚度的螺栓进行受力变形规律的分析，实现了加载与检测数字化分析。此实验台除了能做螺栓组联接实验（测定螺栓组的载荷分布）外，还可以做齿根弯曲应力的测定、梁的应力测定和电阻应变片灵敏系数测定等实验。
一、实验内容：
1、测螺栓组的载荷分布。
2、测试齿根的弯曲应力。
3、梁的应力测定实验和电阻应变片灵敏系数测定实验。
二、性能特点：
1、可完成螺栓组在受倾覆静态 力矩作用下的受力变形规律的分析。
2、可对螺栓受力变形规律进行分析。
3、实现了加载与检测数字化分析。
4、利用软件平台实现了机械参数的可视化分析。
三、主要技术参数：
1、被测螺栓10根；螺栓中段直径d=6.5mm 螺栓材料的弹性模量E=205GPa
2、加载杠杆比 1：75
3、被联接件的悬臂长L=214mm
4、测试齿Z=32 ,m=16mm ,α=20°,b=10mm
5、等强度梁 厚度t=6mm ,固定端宽度b=40mm ,加力点到固定端长度L=350mm
6、高精度静态电阻应变仪1台 测量通道：10路；
测量范围：0±30000με 零点不平衡: ±10000με
基本误差: ±0.2%FS ±2个字 分辨率:1με
零点漂移: ±2με/4小时 ±0.5με/℃
自动测试：每通道测量小于2 s 测量方式：1/4桥、半桥、全桥
电阻应变片电阻值 R=120Ω 灵敏度系数 K=2.20
四、基本配置：
1、监测系统：配备TS型10通道静态应变仪一台
2、测力装置：砝码 4块
3、分析软件：可适时显示十个通道的应变变化值（用户另选）
