一、概述

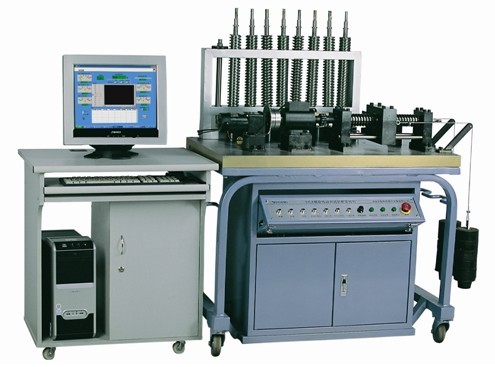

该实验台是为机械类、机械设计专业的教学设计的，螺旋传动是通过螺杆和螺母的旋合传递运动和动力。它主要是将旋转运动变成直线运动，以较小的转矩得到最大的推力，螺旋传动分为滑动螺旋副、滚动螺旋副和静压螺旋副三种形式。螺旋传动实验台研究的对象是滑动螺旋副和滚动螺旋副，在不同载荷情况下传动效率和对传动精度的分析。
二、实验目的
（1）滑动螺旋副：梯形螺纹、矩形螺纹、锯齿形螺纹、双、单头几何尺寸与螺距的测定实验。
（2）滑动螺旋副：梯形螺纹、矩形螺纹、锯齿形螺纹、双头、单头、滚动螺旋副，恒载荷情况下，位移速度的测定。
（3）滑动螺旋副、滚动螺旋副效率曲线的测定与绘制及其比较。
（4）滚动轴承效率曲线的测定
三、主要配置
（1）带减速器的直流调速电机：N=40WW=0-50转/分（1台）
（2）转矩转速传感器：T=5N.m转速：n=0-6000r/min（1台）
（3）直流位移传感器：量程：L=0-180mm（1台）
（4）角位移传感器：量程：0-1000脉冲（1台）
（5）被测螺旋副：丝杆单头、双头共5根（供客户选购）
锯齿形丝杆单头、双头各一根（供客户选购）
矩齿形丝杆单头、双头各一根（供客户选购）
滚动螺旋传动副1套
（6）负载砝码20块，2kg/块
（7）弹簧Φ40×300（长）1个
（8）测试软件1张
（9）外形尺寸：1200×600×880mm
（10）重量：160kg
