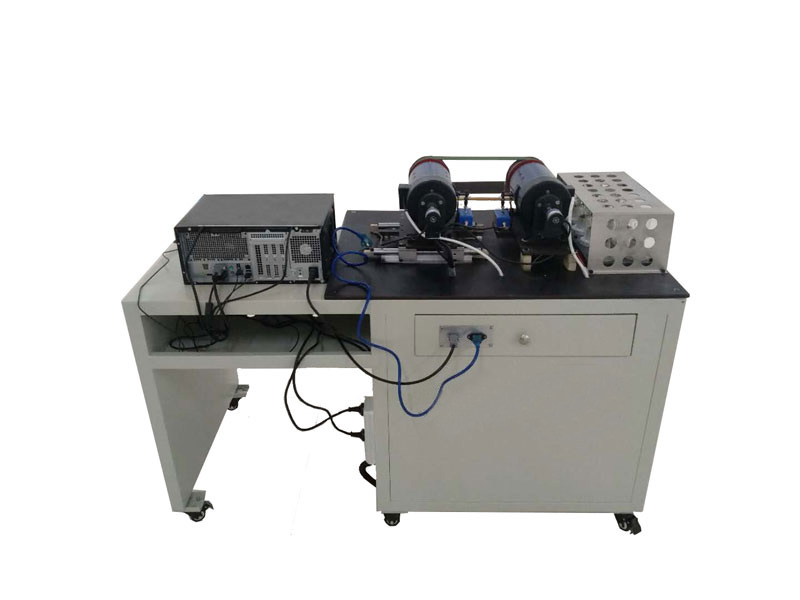

皮带传动实验台(台式机、设计型)
皮带传动实验台(台式机、设计型)
[规格型号]: YUYDS-C
[产品名称]: 皮带传动实验台(台式机、设计型)
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
一、实验目的:
1、观察带传动的弹性滑动和打滑现象;
2、了解带的初拉力、带速等参数的改变对带传动能力的影响,测绘出弹性滑动曲线;
3、掌握转速、扭矩、转速差及带传动效率的测量方法。
二、性能特点:
1、通过液晶显示面板读数或计算机测试分析软件进行皮带滑差率和传动效率的测定,实现两种实验手段可作综合性实验。
2、可通过计算机测试分析软件进行传动过程的模拟,可观察弹性滑动现象。
3、可更换不同形式的平皮带轮和三角带轮,做不同带传动的实验。
三、软件内容及特点:
1、利用串口实现数据采集系统与电脑之间的通讯;
2、可以实时显示运动参数的适时变化曲线;
3、实时显示运动参数和变化曲线、参数采集、分析、自动生成EXCEL表格、实验结果保存、停止等。
四、造型及表面处理:
1、大气美观、实物感强、加工精细;
2、金属外露件镀铬、其他表面防锈处理加喷塑;
3、塑表面平整、光滑清、清洁无划痕和脱落斑点。
五、主要技术参数:
1、主动电机调速范围:0~1800r/min
2、带轮直径:D1=D2=86mm
3、包角:a1=a2=1800
4、额定转矩:T=0.24N.M=2450g.cm
5、电机额定功率:P=100W
6、电源:220V交流/50HZ
7、转速传感器:2套
8、测力传感器:2台
9、使用说明书及实验指导书:1本
10、随机工具:1套
11、配套教学测试软件:1套
12、外形尺寸:600×280×300(mm)
13、重量:40kg
