螺栓与螺栓组联接综合实验台

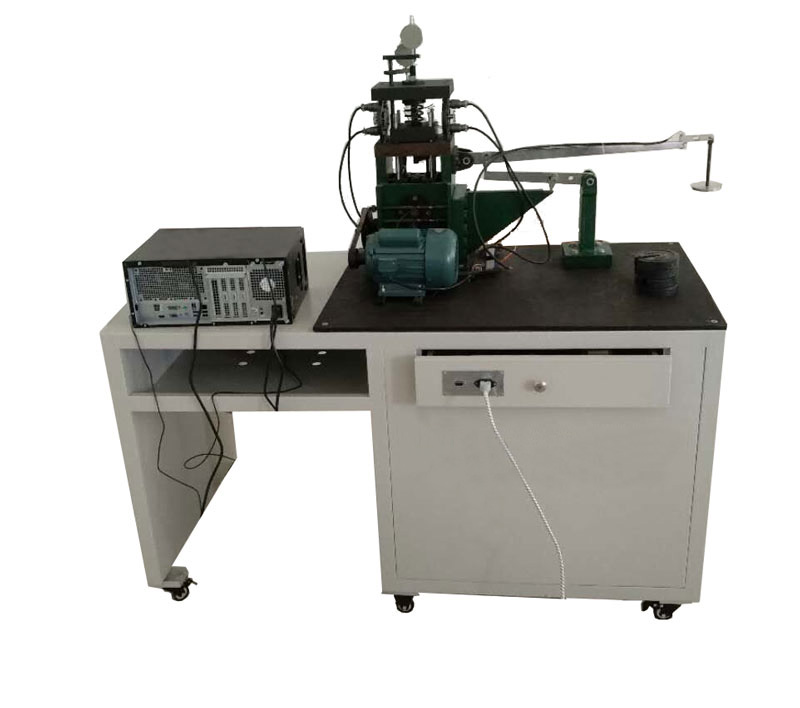

螺栓与螺栓组联接综合实验台
[规格型号]: YULS-C
[产品名称]: 螺栓与螺栓组联接综合实验台
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
该实验台是采用现代测试技术,利用传感器器及计算机既可对单个螺栓联接进行静、动态参数采集、处理、仿真,完成螺栓应力与变形的测试与分析实验;又可对螺栓组应力与变形的测试与分析实验,测量数据稳定,重复性好,是理想的基础教学实验设备。
一、实验台特点:
1、本实验台除用来做螺栓联接各种实验外,还可用来做螺栓组的应力测试实验及电阻应变片灵敏系数测量实验。
2、测试手段先进:采用了新型的高性能静态电阻应变仪,可手动、自动、计算机控制调零,测量数据稳定,重复性好,配有RS232串口与计算机通讯。使用专用软件对数据进行采集和分析处理、自动绘制实测曲线和仿真曲线;另外测量面板上配有数码管显示被测数据,可由人工记录、手工绘制实验数据曲线。
3、被测螺栓采用40Cr优质合金钢精制,性能稳定。
4、本实验台电阻应变片粘贴工艺由专业传感器厂家承担,牢固稳定。
5、实验台外形为工作台板+箱体落地式结构,装有可调地脚螺栓和活动轮,便于实验室调整布置。
二、实验项目及内容:
1、完成单个紧联接螺栓四种不同刚度的联接件和被联接件静、动态受力与变形实验:
(1)刚性垫片、无锥塞联接的静、动态实验;
(2)刚性垫片、有锥塞联接的静、动态实验;
(3)弹性垫片、无锥塞联接的静、动态实验;
(4)弹性垫片、有锥塞联接的静、动态实验;
并绘制螺栓和被联接件受力与变形的静、动态曲线。
2、完成螺栓组联接特性(测定螺栓组的载荷分布)实验,绘制螺栓组的载荷分布的静态曲线。
3、了解单个螺栓在拧紧过程中各部分的受力情况。
4、了解单个螺栓受静态轴向载荷时的变形规律。
5、观察单个螺栓动应力幅值的变化,以验证提高螺栓联接强度的各项措施。
6、电阻应变片灵敏度系数测量实验。
三、主要配置及参数:
螺栓组被测螺栓10根,中段直径Φ6.5mm,两端螺纹M10,螺栓材料40Cr;
单螺栓被测螺栓1根,螺纹M16×2,螺栓材料40Cr;
电阻应变片电阻值 R=120Ω;
灵敏度系数 K=2.20;
静动态电阻应变仪1台   测量通道  12路;
砝码  1kg  2块,0.5kg  3块;
专用软件光盘   1张;
外形尺寸:1000×450×1100mm;
实验台重量:120kg。
