数控机床实训设备您现在的位置: 主页 > 公司产品 > 数控机床实训设备 >
数控车床装调与维修实训设备
数控车床装调与维修实训设备
[规格型号]: YUYSK-08T-8A
[产品名称]: 数控车床装调与维修实训设备
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
一、功能说明:
本系统是专门为职业学校、职业教育培训机构研制的数控车床装调与维修考核实训设备,根据机电行业中数控车床维修技术的特点,并结合数控车床装调维修工的技能鉴定要求,对数控车床电气控制及机械传动进行研究,针对实训教学活动进行了专门设计,包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、高低压电气控制、机械传动等技术、强化了学生对数控车床的安装、接线、调试、故障诊断与维修等综合动手能力。适合机电类相关专业的教学和培训,也适合数控车床装调维修工、车工等工种的考核与鉴定。
独特的一体化结构设计,使得各单元功能更清晰,便于完整的了解数控系统的组成,柜式结构更方便编程与参数的调试;
全开放式结构电气安装板,更方便直观的了解电气安装与布局设计;
模块化组合设计,更方便各类型项目的教学实训;
二、数控电气控制单元布局的独特特点:
1、本控制柜整体外壳为铁质钣金喷塑结构,坚固耐用。底部装有4只万向轮,方便移动。
2、柜体正面上部分是控制台的数控系统区,包括面板及其它开关等。
3、柜体正面下部安装有主轴电机与编码器、冷却电机等;
4、柜体背面为多功能网孔板式电气安装板,上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等;电器排布与选型完全按照现行的数控机床一致模式。
三、数控电气安装单元布局的独特特点:
1、本控制柜整体外壳为铁质钣金喷塑结构,坚固耐用。底部装有4只万向轮,方便移动;
2、柜体正面上部分是控制台的"精密型二轴位移检测单元显示器(光栅尺)"(选配件);
3、柜体背面为多功能网孔板式电气安装板,上面装有交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等;电器排布与选型完全按照现行的数控机床一致模式。
4、柜体背面下部为航空插座安装板,方便学生完成"电气安装单元"接线,通过专用连接线可方便与"电气控制台"进行连接。
四、数控控制台技术性能:
1、输入电源:三相五线制380V交流电源;
2、漏电保护:漏电动作电流≤30mA;具有接地保护;
3、工作环境:温度-100~400C;
4、整机功耗:≤5KW;
5、电气控制单元外形尺寸:1000×600×1800mm;
6、电气安装单元外形尺寸:1000×600×1800mm;
7、数控系统可选配:FANUC、SINUMERIK、HNC等;
8、故障考核标配为:YUY-888型数控机床智能考核系统;
9、在8A型基础上可选配:
YUY-661精密型双轴滑台实训设备(8C型);
YUY-663A实物型0625数控车床实训设备(8E型);
YUY-665A实物型0625数控车床实训设备(8F型);
YUY-666实物型400高速斜床身数控车床实训设备(8I型);
YUYSK-08T-8C型实物效果图
YUYSK-08T-8E型实物效果图
YUYSK-08T-8F型实物效果图
YUYSK-08T-8I型实物效果图
数控车床选配执行单元简介
YUY-660型双轴滑台实训设备
功能
机械拆装与机电联调
直线导轨拆装实训
联轴器拆装实训
滚珠丝杠螺母副安装实训
技术参数
两轴圆形高碳钢直线导轨
进口滚珠丝杠(直径/螺距)1605mm
弹性联轴器
行程:X300/Z250mm
材质:钢、工程塑料等
配置电机扭矩:≥2.4N/M
外形尺寸:800×600×1100mm

YUY-661精密型双轴滑台实训设备
功能
机械拆装与机电联调
直线导轨E型块拆装、调整实训
联轴器拆装实训
滚珠丝杠螺母副拆装实训
四工位电动刀架拆装实训;
滑台垂直度与平行度检测调整实训
技术参数
两轴方形进口直线导轨
进口滚珠丝杠(直径/螺距)1605mm
弹性联轴器
丝杠行程:X300/Z300mm
材质:铸铁
配置电机扭矩:≥2.4N/M
重量:80KG
注:该双轴滑台实训设备可加装精密型位移检测单元(光栅尺)。

YUY-662半实物型数控车床实训设备
功能
机械拆装与机电联调;
直线导轨拆装、调整实训;
联轴器拆装实训;
滚珠丝杠螺母副拆装实训;
铝、塑料等软质材料加工实训;
四工位电动刀架拆装实训;
技术参数
材质:床身、主轴箱采用铸铁经时效处理加工而成,X轴圆形直线导轨、Z轴方形进口直线导轨等,可对铝、铜、PVC、有机玻璃等材料进行车削加工。
电机与弹性联轴器拆装实训;
配置电机扭矩:≥2.4N/M;
进口滚珠丝杠(直径/螺距)X1605:Z2005mm;
车床主要参数:
1)床身最大回转直径:300mm
2)刀架上最大回转直径:160mm
3)X/Z轴行程:180mm/300mm
4)主电机功率:550W
5)主轴最高转速:1500rpm(无级)
6)工作台快速移动速度:3000mm/min
7)最大切削进给速度:2000mm/min
8)机床定位精度:≤0.016/0.02mm
9)电动刀架:立式四工位
10)刀杆截面尺寸:12mm×12mm
11)外形尺寸:1200×600×1280
12)重量:180KG

YUY-663A实物型0625数控车床实训设备
功能
机械拆装与机电联调;
直线导轨拆装、调整实训;
滚珠丝杠螺母副拆装实训;
铝、塑料等软质材料加工实训;
四工位电动刀架拆装实训;
电机与弹性联轴器拆装实训;
技术参数
实物小车床由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成,具有实际加工能力,可对铁、铝、铜、PVC、有机玻璃等材料进行车削加工。通过对数控小车床的拆装训练,学员可掌握数控车床水平度、平行度和垂直度的调整方法等,同时学会百分表、直角尺、游标卡尺、塞尺等工量具的使用方法和机床机械精度的测量方法。
X轴进给传动系统由滚珠丝杠螺母副、方形直线导轨副、轴承、轴承支座、电机支座和上拖板等组成,可进行滚珠丝杠的装配与调整、直线导轨的装配与调整、上拖板的装配与调整等技能训练。
Z轴进给传动系统由滚珠丝杠螺母副、三角导轨、轴承、轴承支座、电机支座、E型调节块和床鞍等组成,可进行导轨预紧力调整、滚珠丝杠的装配与调整等技能训练。
辅助装置由润滑系统、尾架、半封闭防护罩等组成。
配置电机扭矩:≥2.4N/M;
进口滚珠丝杠(直径/螺距)X16/05:Z20/05mm;
YUY-CK0625型实物小车床主要参数:
1)床身最大回转直径:250mm;
2)刀架上最大回转直径:135mm;
3)X/Z轴行程:150mm/350mm;
4)X轴滚珠丝杠:研磨、C5级、规格1605;
5)Z轴滚珠丝杠:研磨、C5级、规格2004;
6)直线导轨:H级、规格15mm;
7)主电机功率:0.75kW;
8)主轴转速范围:50~2500rpm;
9)主轴卡盘:φ125;
10)主轴通孔直径:18mm;
11)主轴孔锥度:莫氏3号;
12)拖板快速移动速度:3000mm/min;
13)最大切削进给速度:2000mm/min;
14)定位精度:0.02mm;
15)重复定位精度:±0.012mm;
16)电动刀架:立式四工位;
17)刀杆截面尺寸:10mm×10mm;
18)尾架套筒锥度:莫氏2号
19)尾座套筒行程:60mm;
20)机床重量:300kg;
YUY-665A实物型0625数控车床实训设备
功能
数控车床加工实训;
数控车床机、电调试实训;
数控车床维修实训;
四工位电动刀架拆装实训;
技术参数
实物小车床由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成,具有实际加工能力,可对铁、铝、铜、PVC、有机玻璃等材料进行车削加工。
X/Z轴轴进给传动系统由滚珠丝杠螺母副、燕尾和三角导轨、轴承、轴承支座、电机支座、床鞍等组成。
辅助装置由润滑系统、尾架、全封闭防护罩等组成。
配置电机扭矩:≥2.4N/M;
进口滚珠丝杠(直径/螺距)X16/05:Z20/05mm;
YUY-CK0625型实物小车床主要参数:
1)床身最大回转直径:250mm;
2)刀架上最大回转直径:135mm;
3)X/Z轴行程:150mm/350mm;
4)X轴滚珠丝杠:研磨、C5级、规格1605;
5)Z轴滚珠丝杠:研磨、C5级、规格2004;
6)主电机功率:0.75kW;
7)主轴转速范围:50~2500rpm;
8)主轴卡盘:φ125;
9)主轴通孔直径:18mm;
10)主轴孔锥度:莫氏3号;
11)拖板快速移动速度:3000mm/min;
12)最大切削进给速度:2000mm/min;
13)定位精度:0.02mm;
14)重复定位精度:±0.012mm;
15)电动刀架:立式四工位;
16)刀杆截面尺寸:10mm×10mm;
17)尾架套筒锥度:莫氏2号
18)尾座套筒行程:60mm;
19)机床重量:300kg;

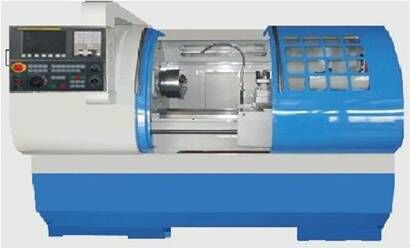

YUY-665B实物型6132数控车床实训设备
功能
数控车床加工实训;
数控车床机、电调试实训;
数控车床维修实训;
四工位电动刀架拆装实训;
技术参数
实物车床床身采用优质铸铁,通过先进的全树脂砂浇铸型工艺,经二次以上时效处理,导轨采用超音频淬头工艺,导轨接触面采用进口高耐磨贴塑,导轨面淬硬处理,经精密研磨和精密铲刮,获得优良导轨精度;耐磨性强,精度保持性好;由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成,具有实际加工能力,可对铁、铝、铜、PVC、有机玻璃等材料进行车削加工。
X/Z轴轴进给传动系统由滚珠丝杠螺母副、燕尾和三角导轨、轴承、轴承支座、电机支座、床鞍等组成。
辅助装置由润滑系统、尾架、防护罩等组成。
YUY-CK6132型实物车床主要参数:
机床型号 CK6132 CK6432
床身上最大工件回转直径 320mm 360mm
最大工件长度(顶尖距) 500/750mm 500/750mm
最大工件
加工直径
床身 320mm 360mm
拖板 150mm 150mm
最大工件加工长度 450/700mm 450/700mm
主轴头形式及锥孔 D4 D6
主轴通孔直径 Φ38mm Φ60mm
主轴转速(变频无级) 100~2000/rpm 150~2500/rpm
主轴功率 2.2KW 3/4KW
快速移动速度X/Z轴 4000/6000mm/min 6000/8000mm/min
拖板最大行程X/Z轴 X:180/Z:450/680mm X:210/Z:450/680mm
电动刀架形式及装刀数 立式4工位&排刀 立式4工位&排刀
刀杆截面尺寸 20×20mm 20×20mm
定位精度X/Z轴 ≤0.02/0.03mm ≤0.02/0.03mm
重复定位精度X/Z轴 ≤0.01/0.013mm ≤0.01/0.013mm
工件加工精度 IT6~IT7 IT6~IT7
工件表面粗糙度 Ra1.6 Ra1.6
顶尖套简内孔锥度 莫氏3号 莫氏4号
顶尖套筒最大移动量 100mm 100mm
尾座套筒直径 Φ42mm Φ52mm
外形
尺寸
500 1700×1400×1800mm 1800×1300×1650mm
750 2000×1400×1800mm 2050×1400×1800mm
机床净重量 780/900KG 1280/1450KG

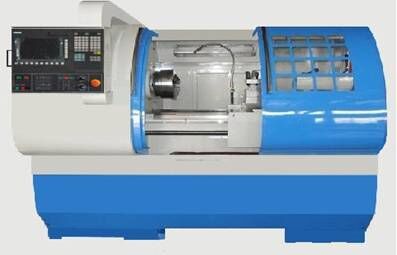

YUY-665C实物型6140数控车床实训设备
功能
数控车床加工实训;
数控车床机、电调试实训;
数控车床维修实训;
四工位电动刀架拆装实训;
技术参数
实物车床床身采用优质铸铁,通过先进的全树脂砂浇铸型工艺,经二次以上时效处理,导轨采用超音频淬头工艺,导轨接触面采用进口高耐磨贴塑,导轨面淬硬处理,经精密研磨和精密铲刮,获得优良导轨精度;耐磨性强,精度保持性好;由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成,具有实际加工能力,可对铁、铝、铜、PVC、有机玻璃等材料进行车削加工。
X/Z轴轴进给传动系统由滚珠丝杠螺母副、燕尾和三角导轨、轴承、轴承支座、电机支座、床鞍等组成。
辅助装置由润滑系统、尾架、防护罩等组成。
YUY-CK6140型实物车床主要参数:
机床型号 CK6140
床身上最大工件回转直径 420mm
最大工件长度(顶尖距) 750mm
最大工件
加工直径
床身 420mm
拖板 215mm
最大工件加工长度 650mm
主轴头形式及锥孔 C6
主轴通孔直径 Φ65mm
主轴转速(变频无级) 50~2000/rpm
主轴功率 5.5KW
快速移动速度X/Z轴 6000mm/min
拖板最大行程X/Z轴 X:260/Z:680mm
电动刀架形式及装刀数 立式4/6工位&排刀
刀杆截面尺寸 20×20mm
定位精度X/Z轴 ≤0.02/0.03mm
重复定位精度X/Z轴 ≤0.01/0.016mm
工件加工精度 IT6~IT7
工件表面粗糙度 Ra1.6
顶尖套简内孔锥度 莫氏4号
顶尖套筒最大移动量 150mm
尾座套筒直径 φ65mm
横向最大移动量 ±10mm
外形尺寸 2130×1400×1800mm
机床净重量 1800KG
YUY-666实物型400型高速斜床身数控车床实训设备
功能
数控车床加工实训;
数控车床维修实训;
六工位电动刀架拆装实训;
主轴单元拆装与机电联调实训;
直线导轨拆装、调整实训;
滚珠丝杠螺母副拆装实训;
电机与弹性联轴器拆装实训;
数控车床精度检测及调整实训;
技术参数
400型高速斜床身数控车床,整体采用优质铸铁,通过先进的全树脂砂浇铸型工艺,经二次以上时效处理,床身30或45度倾斜,导轨采用进口直线导轨,获得优良导轨精度;耐磨性强,精度保持性好;由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成,具有实际加工能力,可对铁、铝、铜、PVC、有机玻璃等材料进行高速车削加工。
X/Z轴轴进给传动系统由滚珠丝杠螺母副、直线导轨、轴承、轴承支座、电机支座、床鞍等组成。
辅助装置由润滑系统、尾架、等组成。
YUYCK-400型高速斜床身数控车床主要参数:
机床型号 SBCKS-400
床身上最大工件回转直径 400mm
最大工件长度(顶尖距) 550mm
最大工件
加工直径
轴类 180mm
盘类 360mm
最大工件加工长度 500mm
主轴头形式及锥孔 ISOA2–5MT6
主轴通孔直径 Φ56mm
通过棒杆直径:Φ50mm(采用中空卡盘和中空油缸时)
主轴转速 50~3500rpm无级
主轴功率 5.5KW
快速移动速度X/Z轴 X轴24m/min,Z轴24m/min
拖板最大行程X/Z轴 X轴265mm,Z轴540mm
刀架形式及装刀数 卧式:6/8工位电动/液压刀架/排刀
刀杆截面尺寸 外圆刀杆:25×25mm;镗刀杆直径Φ32mm/Φ40mm
定位精度X/Z轴 ≤0.01/0.01mm
重复定位精度X/Z轴 ≤0.007mm,(Z)0.008mm
工件加工精度 IT6~IT7
工件表面粗糙度 Ra1.6
顶尖套简内孔锥度 莫氏4号
顶尖套筒最大移动量 60mm
外形尺寸 1800mm×1000mm×1400mm
机床净重量 1800KG
