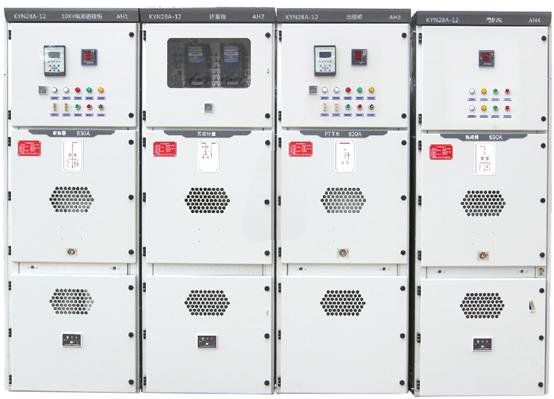

智能高压配电实验系统
智能高压配电实验系统
[规格型号]: YUY-GPD2A
[产品名称]: 智能高压配电实验系统
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
1、主要技术参数要求
1)额定绝缘电压:直流660V
2)额定工作电压:交流380V
3)辅助电路额定工作电压:交流380V、220V
4)母线额定电流:600A
5)分支母线额定电流:60A;
6)柜体尺寸:柜高:2300mm,柜宽:800mm,柜深:1510mm
2、结构特征要求
1)柜体由薄钢板冲压成形,采用标准化设计,结构零-件通用性强,机械强度高。
2)柜体上部为主母线室、前部为电器室、后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证使用安全。
3)柜体结构零件的表面保护层烤漆色泽美观质量可靠。
4)机械联锁:KYN28柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启以保证安全。
3、设备的功能特点和配置
本系统包含以下项目:
高压计量柜、高压进线柜、高压出线柜、高压电机柜安全防护材料与工具、安全标志
配置清单
序号 设备名称 数量 功能 主要性能及技术指标
  高压进线柜 1套 1、真空断路器
2、中置小车式
3、可以进行各相电压转换操作
4、有三相电流、电压指示仪表
5、断路器板前操作
6、设备带有前后有隔离保护钢板
7、具有五防、四遥功能
8、高压电压互感器(模拟)
9、高压电流互感器
1、电流互感器:LZZBJ9-12/30/5
2、电压互感器JDZ-10
3、真空断路器:VS1-12/630A/25KA户内高压真空断路器
4、温湿度控制器:N2K-(TH) AC220V
5、带电显示器:DSN-10/Q
6、微机保护器:SN100系列
7、多功能电能表:194E带通讯接口
10、避雷器:HY5WS-17/50
  高压计量柜 1套 1、可以进行各相电压转换操作
2、有三相电流、电压指示仪表
3、设备带有前后有隔离保护钢板
4、开有必要的观察窗
5、进线方式:上下均可进出
6、高压电压互感器(模拟)
7、高压电流互感器
8、有功功率测量
9、有功电能测量
10、其他电量测量
11、具有五防、四遥功能
1、电流互感器:LZZBJ9-12/30/5
2、电压互感器
3、三相有功表:DS862
4、三相无功表:DXS196
5、温湿度控制器:N2K-(TH) AC220V
6、带电显示器:DSN-10/Q
7、电磁锁:DSN-BM/Z  AC220V
8、多功能电能表:194E带通讯接口
9、加热器:JRD2-50W  AC220V
  高压出线柜 1套 1、真空断路器
2、中置小车式
3、可以进行各相电压转换操作
4、有三相电流、电压指示仪表
5、断路器板前操作
6、设备带有前后有隔离保护钢板
7、具有五防、四遥功能
8、高压电压互感器(模拟)
9、高压电流互感器
1、电流互感器:LZZBJ9-12/30/5
2、电压互感器
3、真空断路器:VS1-12/630A/25KA户内高压真空断路器
4、温湿度控制器:N2K-(TH) AC220V
5、带电显示器:DSN-10/Q
6、避雷器: 17/50
7、多功能电能表:194E带通讯接口
8、微机保护器:SN100系列
  高压电机柜 1套 1、真空断路器
2、中置小车式
3、可以进行各相电压转换操作
4、有三相电流、电压指示仪表
5、断路器板前操作
6、设备带有前后有隔离保护钢板
7、具有五防、四遥功能
8、高压电压互感器(模拟)
9、高压电流互感器
1、电流互感器:LZZBJ9-12/30/5
2、电压互感器
3、真空断路器:
VS1-12/630A/25KA户内高压真空断路器
4、温湿度控制器:N2K-(TH) AC220V
5、带电显示器:DSN-10/Q
6、多功能电能表:DCE-S4/30/5
7、避雷器: 17/50
10、电机微机保护器:SN100系列
11、接地刀:JN15-12/31.5-210
  安全防护材料与工具 1套 1、安全防护用品
2、安全防护用品
3、安全防护用品(正常的倒合闸、设备巡视、记录防护)
4~9、电气设备维护工具
1、绝缘手套2副
2、绝缘靴2副
3、电工常用工具
4、套筒扳手1套(17件套)
5、梅花扳手1套(8件套)
6、呆头扳手1套(8件套)
7、接地线(5M)
8、兆欧表(1000V)、万用表(MY60)、钳形表(5~200A)
