一、概述

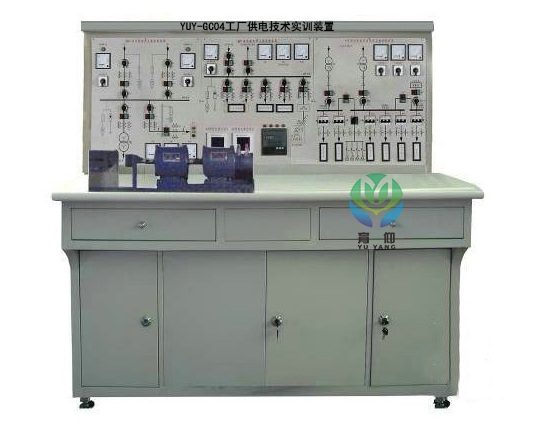

YUY-GC04工厂供电技术实训装置主要对教材中的35KV总降压变电所、10KV高压变电所及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块以及上位机监控系统等电气一次、二次控制、保护等重点教学内容进行设计开发的，通过在本实训装置中的技能培训能在深入理解专业知识的同时，培养学生的实践技能。适合《高级电工技术》、《电力系统继电保护》、《电工高级》（高级工适用）、《电工技师培训教材》结合《工厂供电》和《供配电技术》课程的教学与学习。
工厂供电技术实训装置35KV/10KV/380V网络模拟系统操作屏模拟了35KV到10KV，再由10KV到380V的一种典型供电线路，35KV系统采用双路进线，母联分段带一路馈线连接方式；10KV系统采用一路主变、一路联络双路供电、母联分段连接方式；380V系统采用两路主变、母联分段连接方式；学生可以根据操作规程在模拟屏上进行供电系统模拟操作练习，以熟悉供电网络的组成和操作要点，各种形式的停送电及倒闸操作的操作程序，对于学生实际技能的培养可以起到良好的效果。
工厂供电技术实训装置包括有电源、测量仪表、35KV总降压变电所、10KV高压变电所及车间380V用电负荷的供配电线路模型、电力系统中多种微机保护装置、无功补偿装置、互感器、数据采集模块、无功自动补偿装置\感性负载电动机组、阻性负载、容性负载、电脑及配套系统软件组成，系统通过RS485通讯口与微机相联，实时显示电力系统的运行状况，以及开关的动作情况；打印报表，实现遥测、遥信、遥控、遥调等电力系统调度自动化功能，能完成多机电力系统运行实验、多机电力系统分析实验、电力系统调度自动化实验等方面的实验。
二、装置性能
1.输入电源：三相四线AC380V±10％50Hz±2%
2.整机容量：≤3KVA
3.实训台采用铁质亚光密纹喷塑，，铝质面板
4.外形尺寸：1770x1800x720mm
5.RS-485标准MOBUS通讯协议。
6.微机保护装置测量元件精度：
刻度误差：不大于1％；
测量电流：0.2级；
母线电压：0.2级；
输出精度：0.2级；
频率：0.01Hz；
P、Q、COSΦ：0.5级；
通讯分辨率：不大于1ms。
三、工厂供电技术实训装置实训项目
1.电气主接线实训
2.电流互感器与电压互感器的接线
3.线路停送电操作
4.变压器倒闸操作
5.母线倒闸操作
6.电流速断保护
7.限时电流速断保护
8.定时限过电流保护
9.反时限过电流保护
10.电流电压连锁保
11.无功补偿装置参数整定操作
12.无功自动补偿实训
13.断路器控制和信号回路实验
14.二次控制回路接线，手动分合闸实验
15.二次控制回路防跳、断线实验
16.模拟工厂供电倒闸操作考核
17.电压无功联调操作考核
18.送电、停电操作考核
19.四遥（遥信、遥控、遥测、遥调）实验
20.配电所电压无功综合调节
21.变电站SACDA功能实验。
22.组态王软件编程
23.数据采集模块应用
24.上位机监控实训
