一、产品概述：

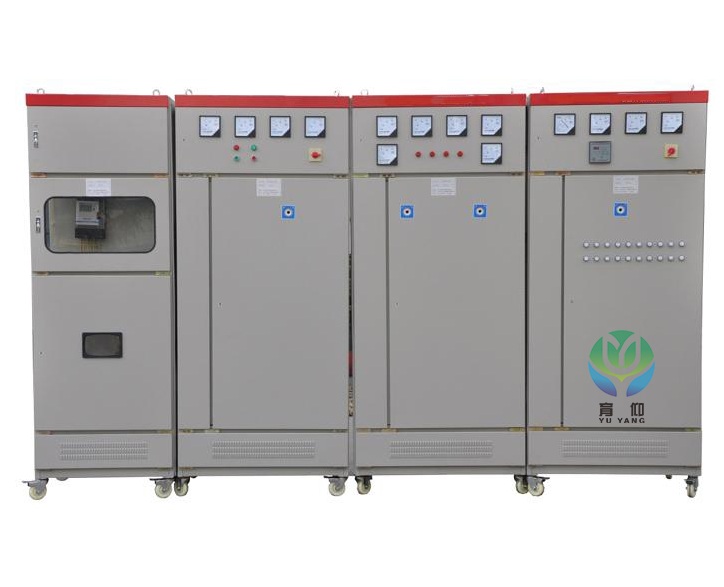

该实训装置主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。
二、技术参数：
工作电源：三相五线380V±5%50Hz
安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
外形尺寸：660×600×2300mm
额定电流：100A
工作环境：温度0℃～50℃
相对湿度35～85%海拔＜4000m
三、产品结构：
所有柜体均采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。柜子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
四、基本配置及详细说明：

序号	设备名称	设备型号	设备规格	单位	数量	备注
1	电力变压器	90KVA		台	1
2	计量控制实训柜	DPD-01A-1	600×600×2300mm	台	1
3	进线控制实训柜	DPD-01A-2	800×600×2300mm	台	1
4	电容补偿实训柜	DPD-01A-3	800×600×2300mm	台	1
5	出线控制实训柜	DPD-01A-4	800×600×2300mm	台	1
6	三相异步电机	1.1KW380V		台	1
7	实训指导书	DPD-01A		份	1
8	工程材料			套	1

YUYDPD-01A低压配电柜产品基本配置详细说明

N0	配置名称	型号规格	备注

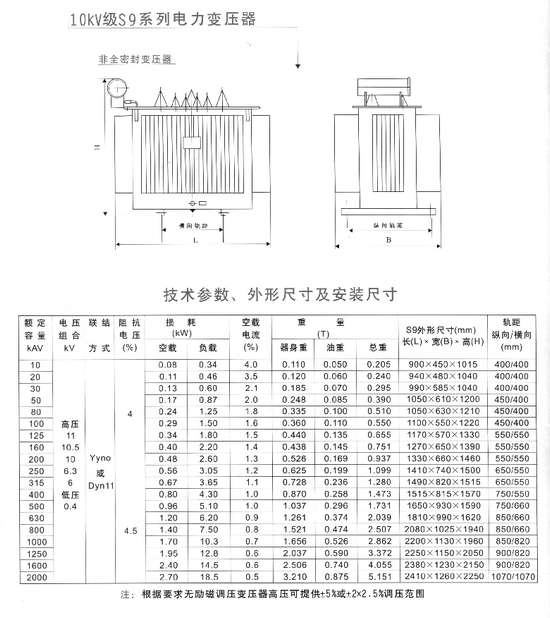

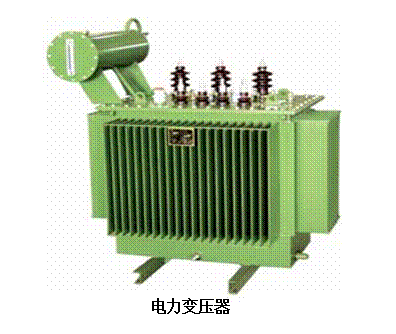

1	电力变压器	S9-50KVA；50KVA；户外式.环境温度:上限+40℃,下限-25℃海拔高度:≤1000m.空气相对温度:≤90％(+25℃)
2	计量控制实训柜	DPD-01A-1配置有互感器、电能表、电压电流表等，作为总电能的计量。学生能自行连接控制线路。
3	进线控制实训柜	DPD-01A-2配置有万能式断路器、互感器、电压电流表，作为总电源的进线控制。学生能自行连接控制线路。
4	电容补偿实训柜	DPD-01A-3配置有补偿电容、交流接触器、电抗器、功率因数补偿控制器、电压电流表、功率因数表等，作为电源功率因数的补偿。学生能自行连接控制线路。
5	出线控制实训柜	DPD-01A-4配置有自动空气断路器、互感器、电压电流表等，作为电能的分组控制。学生能自行连接控制线路。
6	安装调试

五、实验内容：
1、电力变压器的认知实训
2、电压器件的认知实训
3、低压一次回路图的测绘实训
4、低压二次回路图的测绘实训
5、计量柜的接线实训
6、进线柜的接线实训
7、电容补偿柜的接线实训
8、出线柜的接线实训


1.8低压柜由：计量柜、进线柜、补偿柜、出线柜四个柜体组成。
DPD-01A-1教学低压计量控制实训柜
一、设备概述：
主要由三相有功电能表、三相无功电能表、接线铜排等组成，用于计量线路中有功功率与无功功率。
二、技术参数：
工作电源：三相五线380V±5%50Hz
安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
外形尺寸：660×600×2300mm
额定电流：250A
工作环境：温度0℃～50℃
相对湿度35～85%海拔＜4000m
三、设备结构
整个柜体为钢制结构，经过机械加工成形，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
四、设备配置:(每台本配置)

NO	配置名称	型号	规格(长×宽×高)	单位	数量	备注
1	全钢制结构柜体		660×600×2300	台	1
2	三相四线有功电能表	DT862-4型		块	1
3	三相四线无功电能表	DX862-4型		块	1
4	电流互感器			套	3

DPD-01A-2教学低压进线控制实训柜
一、设备概述：
主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成，主要用于线路中电源的隔离及带负载的启停控制。万能低压断路器具有手动及电动储能功能。
二、技术参数：
1、工作电源：三相五线380V±5%50Hz
2、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3、外形尺寸：800×600×2300mm
4、额定电流：250A
5、工作环境：温度0℃～50℃
6、相对湿度35～85%海拔＜4000m
三、设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
四、设备配置:(每台本配置)

NO	配置名称	型号	规格	单位	数量	备注
1	全钢制结构柜体		800×600×2300	台	1
2	三相四线指针式电流表	正泰		套	3
3	三相四线指针式电压表	正泰		个	1
4	正泰万能转换开关	LW5D-16YH3/3		套	2
5	万能式断路器	DW15-200		个	1
6	电流互感器	LMZ3-0.66		套	4
7	控制箱	DK-10		个	1
8	电磁线圈	正泰	φ0.641100匝	个	1
9	分励脱扣器线圈	正泰	交流380V50HZ	个	1
10	分闸、合闸控制按钮			套	4

DPD-01A-3教学电容补偿实训柜
一、设备概述：
主要由无功功率自动补偿装置、补偿电容器、电抗器、交流接触器、热过载继电器、电压表、功率因数表等部分组成，可根据驱动负载的性质自动地切换补偿电容的数量。
二、技术参数：
1、工作电源：三相五线380V±5%50Hz
2、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3、外形尺寸：800×600×2300mm
4、额定电流：125A
5、工作环境：温度0℃～50℃
6、相对湿度35～85%海拔＜4000m
三、设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
四、设备配置:(每台本配置)

NO	配置名称	型号	规格(长×宽×高)	单位	数量	备注
1	全钢制结构柜体		800×600×2300	台	1
2	限流电抗器	XD1-16		套	18
3	电流互感器	LM2J1-0.5		套	3
4	交流接触器	CJ20-40		套	6
5	热过载继电器	JR36-63		套	6
6	有填料管式熔断器插座	RT14-32		套	6
7	正泰万能转换开关	LW-16		套	2
8	无功率自动补偿控制器	JKG2B-6		个	1
9	三相四线指针式电流表	正泰		套	3
10	三相四线指针式功率因数表	正泰		个	1
11	回路控制指示灯			套	12
12	电源线			m	适量

DPD-01A-4教学出线控制实训柜
一、设备概述：
主要由隔离开关、低压断路器、铜排等部分组成。可根据负载的大小选择相应规格的漏电断路器控制输出。
二、技术参数：
1、工作电源：三相五线380V±5%50Hz
2、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3、外形尺寸：860×600×2300mm
4、额定电流：250A
5、工作环境：温度0℃～50℃
6、相对湿度35～85%海拔＜4000m
三、设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
四、设备配置:(每台配置)

NO	配置名称	型号	规格(长×宽×高)	单位	数量	备注
1	全钢制结构柜体		860×600×2300	台	1
2	回路控制指示灯			套	4
3	三相四线指针式电流表	正泰		套	4
4	万能转换开关	LW-16		个	1
5	塑料外壳式断路器	DZ20J-100/3300		套	4
6	电流互感器	LMZ3-0.66		套	4
7	电源线			m	适量
