一、概述
本装置包括10/0.4kV变配电系统。通过在高低压供电实训装置上的实训和实习，使学生了解和掌握电力供电系统的基础知识，熟悉高、低压供电各个环节及一、二次电气设备的基本结构、工作原理和功能，能正确分析中小型工厂变配电系统一、二次接线图，掌握电力负荷及短路电流计算的初步能力，并能看懂电气安装图，掌握车间变配电所、配电线路的设计方法及基本内容，具有安全用电、节约用电的基本知识，培养学生解决供电系统问题的能力，提高学生动手能力和实践能力，为毕业设计和以后的工作打下较好的基础。
通过低压成套开关设备的实训，学生能具备正确设计、安装、检查、使用供电系统的综合能力；掌握框架断路器、塑壳断路器、接触器、电流互感器的选择方法、作用、安装方法与要点；掌握无功补偿电容器、自动补偿控制器及其它配套电器的选择方法、作用、控制、安装方法与要点。
二、装置构成

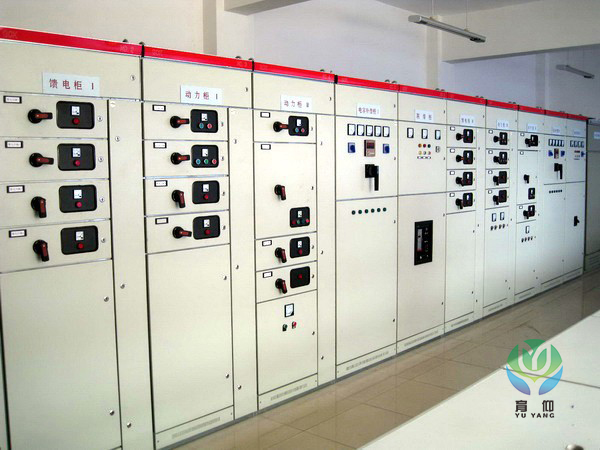

系统为成套结构，与真实供电系统的要求相一致，学员通过训练不仅能掌握单台设备的设计安装与调试，还可通过整套系统的调试对供电系统形成一个完整的概念。
三、设计符合下列标准：
IEC439-1低压成套开关设备和控制设备
GB7251低压成套开关设备和控制设备
JB/T9661-1999低压抽出式成套开关设备等表准
四、柜内设备清单表

高压部分

一

电源主开关进线柜

台

1

序号

名称

规格型号

单位

数量

1

高压隔离开关

台

1

2

高压电流互感器

LZZBJ9-12-200/5

台

3

3

氧化锌避雷器

HY5WZ-17/45

只

3

4

带电显示装置

DXN-10/T

组

1

5

穿墙套管

套

3

6

绝缘支柱

只

3

7

柜体

XGN2650*1100*1200mm

台

1

低压部分

明细表

一

低压进线柜

GGD-2200*800*800

台

1

序号

名称

型号规格

单位

数量

1

隔离开关

HD13BX/-600/31

台

1

2

万能式断路器

DW15-630/3热电磁式电动

台

1

3

电流电压表

42L6-A.V

只

4

4

电流互感器

BH-400/5

只

4

5

熔断器

RT18-32A

套

3

6

浪涌保护器

100/4P

只

1

7

万能转换开关

LW5-16D/YH3/3

台

1

8

柜体

GGD-2200*800*800

台

1

二

低压计量柜

GCK-2200*800*800

台

1

序号

名称

型号规格

单位

数量

1

隔离开关

HD13BX/-600/31

台

1

2

智能断路器

DW45-630/3垂直固定式

台

1

3

智能数显多功能表

只

1

4

电流互感器

BH-400/5

只

4

5

熔断器

RT18-32A

套

3

6

浪涌保护器

40KA/4P

只

1

7

柜体

GCK-2200*800*800

台

1

三

固定抽屉式出线柜

GCK-2200*800*800

台

1

序号

名称

型号规格

单位

数量

1

电流互感器

BH-A

只

3

2

智能数显编程电流表

只

3

3

塑壳断路器

NM1-400400/A/3300

台

2

4

塑壳断路器

NM1-225/225A/3300

台

1

5

塑壳断路器

NM1-100/100A/3300

台

2

电动式

6

柜外操作机构

CM1型

套

3

7

板后接线装置

CM1型

套

3

8

柜体

GCK-2200*1000*800

台

1

四

固定抽屉式电容柜

GCK-2200*800*800

台

1

序号

名称

型号规格

单位

数量

1

熔断式隔离开关

QSA-200A/3P

台

1

2

信号灯

AD11-22

只

6

3

电容切换接触器

CJ19-65/

台

1

4

电容切换接触器

CJ19-40/

台

1

5

电容切换接触器

CJ19-32/

台

2

6

电容切换接触器

CJ19-25/

台

2

7

热继电器

JR36-63/3

只

4

8

热继电器

JR36-20/3

只

2

9

低压电力补偿电容

BSMJ-30KVar/0.45

台

1

10

低压电力补偿电容

BSMJ-20KVar/0.45

台

1

11

低压电力补偿电容

BSMJ-15KVar/0.45

台

2

12

低压电力补偿电容

BSMJ-12KVar/0.45

台

2

13

电流互感器

BH-200/5

只

3

14

智能数显编程三相电流表

只

1

15

智能数显编程三相电压表

只

1

16

电容补偿器

6回路/220V

台

1

17

氧化锌避雷器

只

3

18

柜体

GCK-2200*800*800

台

1

五

低压负载柜

1：单相220V电机功率15KW以下单相220V的电动机单启动（CJT1型的交流接触器）与三相电动机
