模电.数电.EDA实验开发系统设备
模电.数电.EDA实验开发系统设备

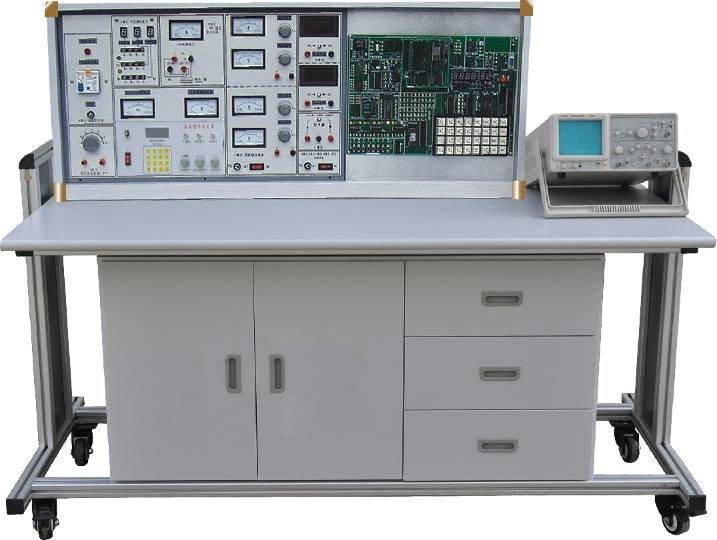

[规格型号]: YUYK-528I
[产品名称]: 模电.数电.EDA实验开发系统设备
[价  格]:
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
模电、数电、EDA实验开发系统成套设备可完成数字电子技术、模拟电子技术和EDA实验,适合大、中专院校电子课程的实验和毕业设计。
一、技术性能:
1、输入电压:交流220V±10%50Hz
2、温度:-10℃~40℃,相对湿度<85%(25℃)
3、装置容量:<1KVA
4、外形尺寸:1600mm×700mm×1200mm
二、功能与结构:
(一)实验台部分:
1、电源
1.1电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。
1.2电源输出:有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调,输出电流1.5A。
B组:二组互相独立的0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流2A,具有预设式限流保护功能。
C组:低压直流稳压电源,电压+5V,+14V。
D组:单相市电输出,供用户自备仪器使用。
2、函数发生器
2.1波形:输出正弦波、三角波、方波。
2.2频率范围:5Hz-550KHz,有频率表指示。
3、七段译码器及对应译码显示数码管。
4、EDA系统硬件结构及配置:
4.1含有以AT89051为核心的单片机(MPU)最小系统(包括4×4小键盘,RAM62256,液晶显示接口);
4.2构成以PLDIMPU双系统为主要特点的复合型综合电子实验平台,特别适应开设综合电子设计课程;
4.3能完成多个历年全国大学生电子设计竞赛试题;
4.4有16个外I/O接口,适用于扩展实验。
5、单次脉冲:每拨一次钮子开关输出一对正负脉冲。
6、外测交直流二用电流表:精度0.5级,三位半数字式显示,测量范围:0-999mA。
7、外测交直流二用电压表:精度0.5级,三位半数字显示,测量范围:0-99V。
(二)学生实验桌:
一桌二座桌面中央设置九孔通用电路插板,元件盒在其上接插成数字、模拟实验电路完成实验。元件盒盒体透明,内装元件一目了然,盒盖印有永不褪色元件符号,盒盖与盒体采用科学的压卡式结构,维修拆装方便。实验桌左右各有一个柜,柜中存放元器件,中部抽屉存放工具、万用表、导线等。桌面尺寸:160×70cm。
三、器材配备(以24座为例,详见发货清单)
12台实验台、12张学生实验操作桌、1台主控演示台、13只MF47万用表、13只数字万用表890B+、39只指针式1.5级直流电流表,25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。
三、用户自备器材:双踪示波器(型号不限)、毫伏表、滑线变阻器。
四、实验项目:
(一)模电、数电部分
1.二极管的正、反相特性
2.晶体三极管的输入、输出特性
3.晶体管共射极单管放大器
4.两级阻容耦合放大电路
5.负反馈对放大器性能的影响
6.场效应管放大器
7.差动放大电路
8.运算放大器指标测试
9.集成运算放大器的基本应用(多种模拟运算电路)
10.集成运算放大器非线性应用(多种波形发生器)
11.变压器耦合推挽功率放大器
12.0TL功率放大器
13.集成功率放大器
14.单相桥式整流电路
15.串联型晶体管直流稳压电源(设计性实验)
16.集成直流稳压电源
17.单结晶体管特性
18.单结晶体管触发电路
19.晶闸管简单测试
20.晶闸管可控整流电路
利用上述20项实验元器件还可完成下面实验项目
1.电压负反馈偏置电路
2.分压式电流负反馈偏置电路
3.用二极管稳定工作点
4.共基极放大电路
5.共集电极放大电路
6.共源极基本放大电路
7.场效应管共漏极电路
8.场效应管共栅极电路
9.单管阻容放大电路
10.变压器耦合放大电路
11.甲类功率放大电路
12.串联电流负反馈电路
13.串联电压负反馈电路
14.并联电压负反馈电路
15.并联电流负反馈电路
16.共基共射极放大电路
17.自举射极输出电路
18.NPN一PNP直接耦合放大电路
19.用负反馈消除自激振荡
20.晶体管开关作用
21.变压器反馈式振荡电路
22.电容三点式振荡电路
23.电感三点式振荡电路
24.差动放大电路的基本形式
25.长尾式差动放大电路
26.双电源长尾式差动放大电路
27.运放用作交流比例放大
28.反相输入保护措施
29.同相输入保护措施
30.电源极性错接的保护
31.RC高通电路
32.利用三极管来保护器件
33.差动输入运算电路
34.快速积分电路
35.模拟一阶微分方程电路
36.模拟二阶微分方程电路
37.基本对数运算电路
38.实用微分电路
39.反对数放大基本电路
40.简单的过零比较电路
41.利用二级管作为上限检测幅度选择电路
42.下限幅度选择电路
43.RC无源网络的低通滤波电路
44.同相输入一阶低通滤波电路
45.反相输入一阶低通滤波电路
46.简单的二阶RC滤波电路
47.典型二阶RC有源低通滤波电路
48.典型二阶高通有源滤波电路
49.基本带通滤波电路
50.典型带通滤波电路
51.矩型波振荡电路
52.宽度可调的矩形波发生器
53.幅频可调的锯齿波发生器
54.单相半波整流电路
55.单相全波整流电路
56.电容滤波电路
57.电容滤波带电阻负载
58.RC滤波电路
59.基本LC滤波电路
60.二倍压整流电路
61.三倍压整流电路
62.基本稳压电路
63.基本调整管稳压电路
64.具有放大环节的稳压电路
65.单相半波可控硅整流
66.电子调压电路
67.电子催眠器一一趣味性实验一
68.电子门铃电路一一趣味性实验二
69.电子报警电路一一趣味性实验三
(二)EDA实验项目(49个实验)
(1)基本实验:
1、七人表决器
2、格管码变换器
3、四位加法器
4、BCD码加法器
5、四位并行乘法器
6、四位并行乘法器
7、触发器
8、用ABEL语言设计74LS160功能模块计数器
9、多模加减计数器
10、可控脉冲发生器
11、简易数码锁
12、英语字母显示电路
13、八位乘法器
14、序列检测器
15、可变模16位加法计数器
16、正负脉宽数控调制发生器
17、秒表
18、键盘扫描实验
(2)数字系统设计:
1、数字钟
2、频率计
3、交通灯
4、乒乓球游戏机
5、数字锁
6、自动电梯
7、出租车计费器
8、抢答器
9、彩灯控制器;
(2)数字系统设计:
1、数字钟
2、频率计
3、交通灯
4、乒乓球游戏机
5、数字锁
6、自动电梯
7、出租车计费器
8、抢答器
9、彩灯控制器;
(3)综合电子设计:
1、彩条信号发生器(VGA)
2、RS232通信
3、点阵显示
4、乐曲演奏电路
5、FSK发生器(D/A)
6、数字电压表(A/D);
7、DDS实验
(4)综合电子实验(PLD+单片机综合系统)
1、多功能频率计
2、DDS信号源
(5)扩展实验
1、用液晶显示多功能频率计
2、点阵汉字显示
3、可编程模块器件(PAC)实验
