| [规格型号]： | YUY-GZ/LHC |

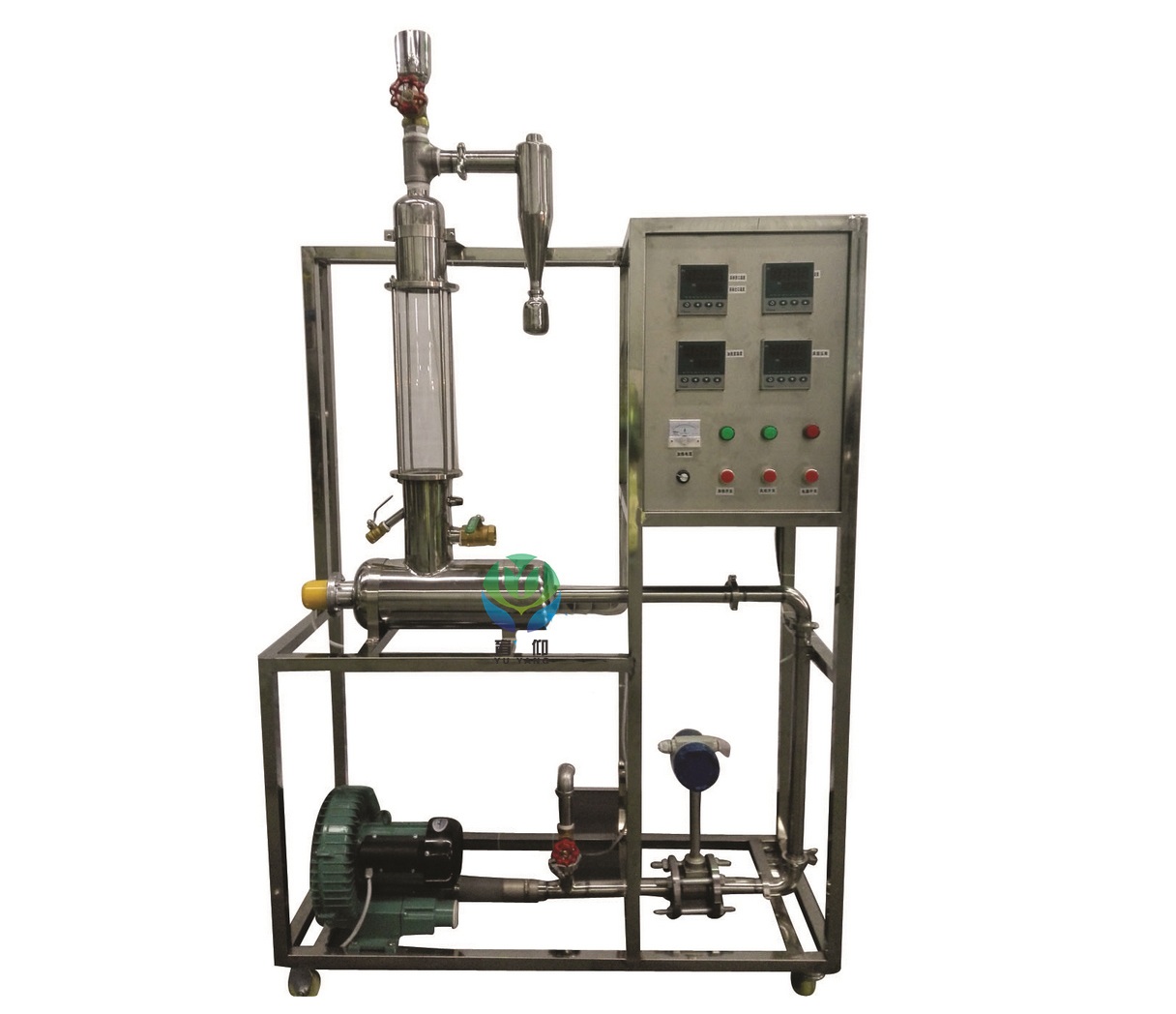

| [产品名称]： | 流化床干燥实验装置 |
| [价 格]： | 32800元 |
| [产品参数]： |
 |
| [在线客服]： |
|
上一篇：气-气列管换热实验装置
下一篇：筛板塔精馏实验装置
| 技术指标 | 说明 | |||
| 装置特点 |
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 3、装置布局合理，干燥箱、管道采用不锈钢制作，干燥室入口装有气流均布板。 4、用床层压差来指示湿物料的失水量，避免了在干燥过程中需不断取样分析所带来的麻烦。 5、干燥塔为不锈钢和优质耐高温玻璃装配合成，可直接观察实验现象，空气的流量由调节阀和旁路放空阀联合调节。 6、固体物料采用间歇操作方式，由干燥器顶部加入，试验完毕在流化状态下由下部卸料口流出。 7、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 |
1、了解流化床干燥装置的结构、流程及操作方法。 2、学习测定物料在恒定干燥条件下干燥特性的实验方法，研究干燥条件对干燥过程特性的影响。 3、掌握根据实验干燥曲线求取干燥速率曲线以及恒速阶段干燥速率、临界含水量、平衡含水量的实验分析方法。 |
|||
| 设计参数 |
操作压力：常压操作、操作温度：50～80℃。 空气流量：0～70m3/h。 湿物料量：500～1000g。 |
|||
| 公用设施 |
电：电压AC220V，功率3.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 气：空气来自风机，经加热器加热进入流化干燥器（自带气源）。 实验物料：绿豆（或耐水硅胶）、水、空气。 |
|||
| 主要设备 |
玻璃流化床干燥器：Φ110×400mm，进口处设有气体均布器。 加热器：304不锈钢材质，加热功率3.0KW，空气预热器。 风机：低噪漩涡气泵，功率:750W,流量：0-90m3/h。 孔板流量计，孔板喉径：Φ25mm，压差传感器0～10Kpa。 干燥器床层压降由U形压差计测取。 宇电AI702M温度数字巡检仪。 宇电AI501压差数字显示仪。 宇电AI518数显温度控制仪（带手动功能）。 Pt100铂电阻温度传感器3支，分辨率0.1℃。 电器：接触器、开关、漏电保护空气开关。 304不锈钢管路、管件及阀门。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1300×500×2000mm（长×宽×高），带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 干燥风量 | 孔板流量计 | 数字压差仪表 | 手动阀控 | |
| 干燥器压降 | U型管压差计 | U型管压差计 | 无 | |
| 干球温度 | Pt100铂电阻 | 数字温度仪表 | 无 | |
| 湿球温度 | Pt100铂电阻 | 数字温度仪表 | 无 | |
| 加热室温度 | Pt100铂电阻 | 温度控制显示仪 | 固态调压模块 | |
| 技术指标 | 说明 | |||
| 装置特点 |
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现一个现代化实验室的概念。 2、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 3、装置布局合理，干燥箱、管道采用不锈钢制作，干燥室入口装有气流均布板。 4、用床层压差来指示湿物料的失水量，避免了在干燥过程中需不断取样分析所带来的麻烦。 5、干燥塔为不锈钢和优质耐高温玻璃装配合成，可直接观察实验现象，空气的流量由调节阀和旁路放空阀联合调节。 6、固体物料采用间歇操作方式，由干燥器顶部加入，试验毕在流化状态下由下部卸料口流出。 7、装置设计可360度观察，实现全方位教学与实验。 8、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。 |
|||
| 装置功能 |
1、了解流化床干燥装置的结构、流程及操作方法。 2、学习测定物料在恒定干燥条件下干燥特性的实验方法，研究干燥条件对干燥过程特性的影响。 3、掌握根据实验干燥曲线求取干燥速率曲线以及恒速阶段干燥速率、临界含水量、平衡含水量的实验分析方法。 |
|||
| 设计参数 |
操作压力：常压操作、操作温度：50～80℃。 空气流量：0～70m3/h。 湿物料量：500～1000g。 |
|||
| 公用设施 |
电：电压AC220V，功率3.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 气：空气来自风机，经加热器加热进入流化干燥器（自带气源）。 实验物料：绿豆（或耐水硅胶）、水、空气。 |
|||
| 主要设备 |
玻璃流化床干燥器：Φ110×400mm，进口处有气体均布器。 加热器：304不锈钢材质，加热功率3.0KW，空气预热器。 风机：低噪漩涡气泵，功率:750W,流量：0-90m3/h。 风量重量：DN32涡街流量传感器，测量范围0-150m3/h,精度0.5级。 干燥器床层压降由2KPa风压传感器测取。 温度模块：分辨率0.1℃，精度0.5级，功能：温度信号采集换算。 宇电AI702M（带485接口）温度数字巡检仪。 宇电AI501（带485接口）压差数字显示仪。 宇电AI518（带485接口）数显温度控制仪（带手动功能）。 Pt100铂电阻温度传感器3支，分辨率0.1℃。 电器：接触器、开关、漏电保护空气开关。 304不锈钢管路、管件及阀门。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1200×500×2000mm（长×宽×高），带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 干燥风量 | 涡街流量计 | 数字显示仪表，精度：0.5%FS | 手动阀控 | |
| 干燥器压降 | 风压传感器 | 数字显示仪表，精度：0.5%FS | 无 | |
| 干球温度 | Pt100铂电阻 | 数字显示仪表，精度：0.5%FS | 无 | |
| 湿球温度 | Pt100铂电阻 | 数字显示仪表，精度：0.5%FS | 无 | |
| 加热室温度 | Pt100铂电阻 | 温度控制仪，精度：0.5%FS | 固态调压模块 | |
| 软件组成 | 模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压降等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。 | |||
