化工传热综合实验装置

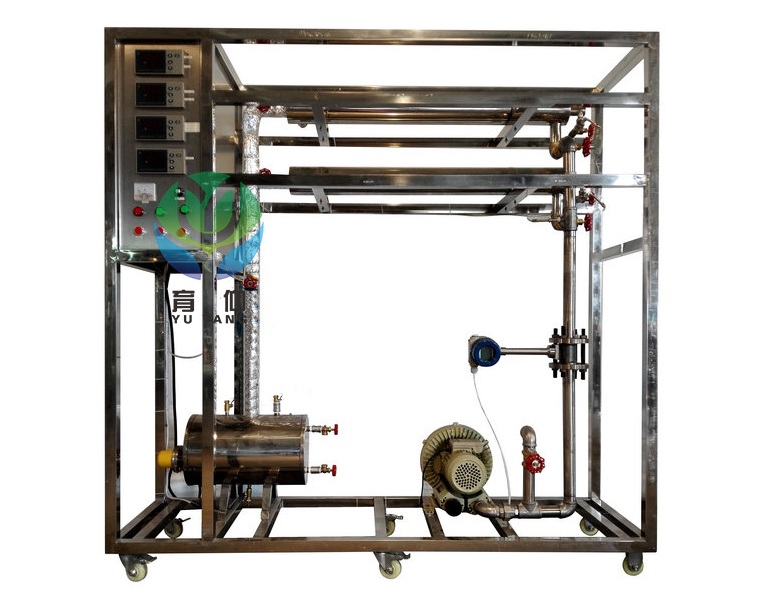

化工传热综合实验装置
[规格型号]: YUY-HY114
[产品名称]: 化工传热综合实验装置
[价  格]: 45000元
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
技术指标 说 明
装置特点 1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本给热系数测定实验装置以空气和水蒸汽为介质,采用水蒸汽-空气换热体系,数据测量准确,实验效果理想,自动化程度高。
4、整套实验装置可根据用户要求,选择采用光滑管与强化换热管,进行两种换热形式的效果对照。
5、采用工业化自动蒸汽发生器提供蒸汽源,操作简洁、方便,更为安全。
6、蒸汽发生器设计有安全水封,消除安全阀失灵带来的安全隐患。
7、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作,整体进行精细抛光处理,体现整个装置的工艺完美性。
8、装置设计可360度观察,实现全方位教学与实验。
装置功能 1、通过对空气-水蒸气简单套管换热器的实验研究,掌握对流传热系数的测定方法,加深对其概念和影响因素的理解。并应用线性回归分析方法,确定关联式Nu=ARemPr0.4中常数A、m的值。
2、通过对管程内部插有螺旋线圈的空气—水蒸气强化套管换热器的实验研究,测定其准数关联式Nu=BRem中常数B、m的值和强化比Nu/Nu0,了解强化传热的基本理论和基本方式。
3、求取简单套管换热器、强化套管换热器的对流传热系数αi总传热系数Ko。
4、了解热电偶、热电阻温度计的使用。
设计参数 普通传热管:
空气流量:4-40m3/h,空气温度:常温-60℃,常压操作。
雷诺准数Re:104—5*104,努塞尔准数Nu:40-120,普兰德准数Pr:0.7。
对流传热系数αi:50-150 W/m2·℃。
强化传热管:
空气流量:4-40m3/h,空气温度:常温-60℃,常压操作。
雷诺准数Re:104—5*104,努塞尔准数Nu:40-120,普兰德准数Pr:0.7。
对流传热系数αi:100-200 W/m2·℃;强化比:1.3--2.0。
公用设施 水:装置自带304不锈钢自动蒸汽发生器,连接自来水,实验时水蒸气进入换热器。
电:电压AC220V,功率4.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自风机(自带气源)。
实验物料:水蒸汽---空气,外配设备:无。
主要设备 普通传热管:内管内径d=18mm,内管外径De=20mm(紫铜管)。
外管内径d=52mm,外管外径De=57mm(304不锈钢管),管长1200mm。
强化传热管:内管内径d=18mm,内管外径De=20mm(紫铜管,内附螺旋线圈)。
外管内径d=52mm,外管外径De=57mm(304不锈钢管)管长1200mm。
加热釜:304不锈钢,加热功率3.0KW。配带安全阀。
孔板流量计,孔板喉径:Φ25mm,风压传感器0~10KPa。
宇电AI704M多路数字温度显示仪。
宇电AI702M多路数字温度显示仪。
宇电AI501压差数字显示仪。
宇电AI518温度控制仪(带手动功能)。
K型热电偶温度传感器7支。
鼓风机:旋涡气泵,功率 550W,最大流量70m3/h。
电器:接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1800*500*1800mm(长×宽×高), 带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
风量 孔板流量计 压差显示仪 手动调节
蒸汽温度 PT100铂电阻 温度控制显示仪 固态调压模块
温度 K型热电偶 数字温度仪

YUY-HY114/II数字型化工传热综合实验装置
技术指标 说 明
装置特点 1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本给热系数测定实验装置以空气和水蒸汽为介质,采用水蒸汽-空气换热体系,数据测量准确,实验效果理想,自动化程度高。
4、整套实验装置可根据用户要求,选择采用光滑管与强化换热管,进行两种换热形式的效果对照。
5、采用工业化自动蒸汽发生器提供蒸汽源,操作简洁、方便,更为安全。
6、蒸汽发生器设计有安全水封,消除安全阀失灵带来的安全隐患。
7、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作,整体进行精细抛光处理,体现整个装置的工艺完美性。
8、装置设计可360度观察,实现全方位教学与实验。
9、实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式,配套实验数据采集及数据处理软件。数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常安全运行。
装置功能 1、 通过对空气-水蒸气简单套管换热器的实验研究,掌握对流传热系数的测定方法,加深对其概念和影响因素的理解。并应用线性回归分析方法,确定关联式Nu=ARemPr0.4中常数A、m的值。
2、通过对管程内部插有螺旋线圈的空气—水蒸气强化套管换热器的实验研究,测定其准数关联式Nu=BRem中常数B、m的值和强化比Nu/Nu0,了解强化传热的基本理论和基本方式。
3、求取简单套管换热器、强化套管换热器的对流传热系数αi总传热系数Ko。
4、了解热电偶、热电阻温度计的使用
设计参数 普通传热管:
空气流量: 4-40m3/h、空气温度:常温-60℃、常压操作。
雷诺准数Re:104—5*104,努塞尔准数Nu:40-120,普兰德准数Pr:0.7。
对流传热系数αi:50-150 W/m2·℃。
强化传热管:
空气流量: 4-40m3/h,空气温度:常温-60℃,常压操作。
雷诺准数Re:104—5*104,努塞尔准数Nu:40-120,普兰德准数Pr:0.7。
对流传热系数αi:100-200 W/m2·℃;强化比:1.3--2.0。
公用设施 水:装置自带304不锈钢自动蒸汽发生器,连接自来水,实验时水蒸气进入换热器。
电:电压AC220V,功率4.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自风机(自带气源)。
实验物料:水蒸汽---空气,外配设备:无。
主要设备 普通传热管:内管内径d=18mm,内管外径De=20mm(紫铜管)。
外管内径d=52mm,外管外径De=57mm(304不锈钢管),管长1200mm。
强化传热管:内管内径d=18mm,内管外径De=20mm(紫铜管,内附螺旋线圈)。
外管内径d=52mm,外管外径De=57mm(304不锈钢管)管长1200mm。
加热釜:304不锈钢,加热功率3.0KW,配带安全阀。
风量重量:DN32涡街流量传感器,测量范围0-150m3/h,精度0.5级。
蒸汽压力测量:压力传感器,测量范围:0-0.25MPa,精度0.5级。
温度模块:分辨率0.1℃,精度0.5级,功能:温度信号采集换算。
宇电AI704M(带485接口)多路数字温度显示仪。
宇电AI702M(带485接口)多路数字温度显示仪。
宇电AI702M(带485接口)多路数字显示仪。
宇电AI518(带485接口)温度控制仪(带手动功能)。
K型热电偶温度传感器7支。
鼓风机:旋涡气泵,功率 550W,最大流量70m3/h。
电器:接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1800*500*1800mm(长×宽×高),带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
风量 涡街流量计 数字显示仪表,精度:0.5%FS 手动调节
蒸汽压力 压力传感器 数字显示仪表,精度:0.5%FS
蒸汽温度 电压变送器 数字温度控制仪,精度:0.5%FS 固态调压模块
温度 K型热电偶 数字显示仪表,精度:0.5%FS
软件组成 模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、流量、压力等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。
