| [规格型号]： | YUY-HY125 |

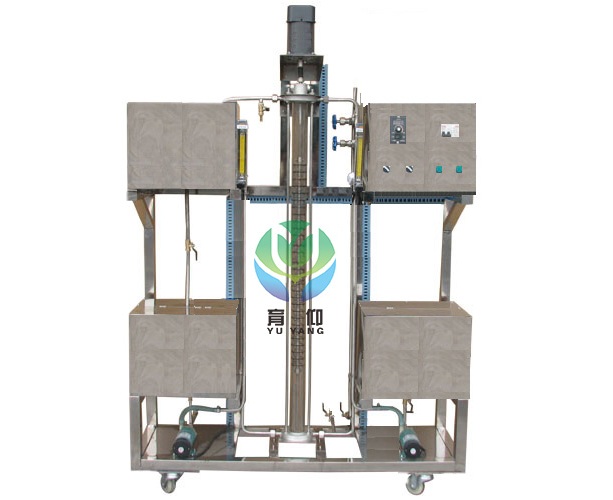

| [产品名称]： | 转盘萃取塔实验装置 |
| [价 格]： | 36000元 |
| [产品参数]： |
 |
| [在线客服]： |
|
上一篇：流体流动阻力实验装置
下一篇：二氧化碳吸收与解析实验装置
| 技术指标 | 说明 | |||
| 装置特点 |
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 4、塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。 5、塔内构件及管道均由304不锈钢材质制作。 6、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 |
1、了解转盘萃取塔的结构。 2、掌握转盘萃取塔性能的测定方法。 3、了解转盘萃取塔传质效率的强化方法。 4、观察不同转速时，塔内液滴变化情况和流动状态。 5、固定两相流量，测定不同转速时萃取塔的传质单元数、传质单元高度及总传质系数。 |
|||
| 设计参数 |
常温、常压操作。 萃取塔转动频率：200—600r/min。 传质单元数NOE：0.4—3.0。 传质单元高度HOE：0.3—2.0m。 体积总传质系数,KYea：2.0×104--2.0×105kgA/[m3.h.(kgA/kgs)]。 水流量：1～10L/h。 煤油流量：1～10L/h。 |
|||
| 公用设施 |
水：装置自带304不锈钢水箱，连接自来水接入。 电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：水—煤油—苯甲酸。 外配设备、药品：煤油—苯甲酸、Na(OH)2标准液、化学分析仪。 |
|||
| 主要设备 |
304不锈钢水箱：250*250*250mm三个。 玻璃萃取塔：塔径φ45mm,塔高1200mm,塔有效高度850mm。 304不锈钢转盘：直径φ42mm。 定位器：倒U状，直径φ10mm，304不锈钢材质。 可调速电机：电压AC220V，功率60W，电机的转速由电位器手动调节（带限速装置）。 LZB-4水转子流量计：流量范围1～10L/h。 宇电AI501数字转速显示仪。 宇电AI702M多路温度显示仪。 测转速传感器：霍尔开关。 Pt100铂电阻温度传感器：0—100℃。 MP型磁力驱动泵（两台）：功率30Ｗ，扬程8m。 正泰电器：接触器、开关、漏电保护空气开关。 304不锈钢管路、管件及阀门。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1200*500*2000mm（长×宽×高），带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 转数 | 霍尔开关 | 转数显示仪 | 调速器 | |
| 水流量 | 转子流量计 | 转子流量计 | 手动阀门 | |
| 油流量 | 转子流量计 | 转子流量计 | 手动阀门 | |
| 技术指标 | 说明 | |||
| 装置特点 |
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 4、塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。 5、塔内构件及管道均由304不锈钢材质制作。 6、装置设计可360度观察，实现全方位教学与实验。 7、能在线监测实验原始数据，并可显示数据曲线。配真彩色TFT触摸屏带RS485接口，数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行杜绝安全事故。 |
|||
| 装置功能 |
1、了解转盘萃取塔的结构。 2、掌握转盘萃取塔性能的测定方法。 3、了解转盘萃取塔传质效率的强化方法。 4、观察不同转速时，塔内液滴变化情况和流动状态。 5、固定两相流量，测定不同转速时萃取塔的传质单元数、传质单元高度及总传质系数。 |
|||
| 设计参数 |
常温、常压操作。 萃取塔转动频率：200—600r/min。 传质单元数NOE：0.4—3.0。 传质单元高度HOE：0.3—2.0m。 体积总传质系数,KYea：2.0×104--2.0×105kgA/[m3.h.(kgA/kgs)]。 水流量：1～10L/h。 煤油流量：1～10L/h。 |
|||
| 公用设施 |
水：装置自带304不锈钢水箱，连接自来水接入。 电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：水—煤油—苯甲酸。 外配设备、药品：煤油—苯甲酸、Na(OH)2标准液、化学分析仪。 |
|||
| 主要设备 |
304不锈钢水箱：250*250*250mm三个。 玻璃萃取塔：塔径φ45mm,塔高1200mm,塔有效高度850mm。 304不锈钢转盘：直径Φ42mm。 定位器：倒U状，直径φ10mm，304不锈钢材质。 可调速电机：电压AC220V，功率60W，调速器由变频器调节。 轻重相流量计：金属远传转子流量计，流量范围1～10L/h，4-20mA远传输出，流量检测机构。 宇电AI501（带485接口）数字转速显示仪。 宇电AI702M（带485接口）多路温度显示仪。 宇电AI702M（带485接口）多路流量显示仪。 测转速传感器：霍尔开关。 Pt100热电阻温度传感器：0—100℃。 MP型磁力驱动泵（两台）：功率30Ｗ，扬程8m。 正泰电器：接触器、开关、漏电保护空气开关。 304不锈钢管路、管件及阀门。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1200*500*2000mm（长×宽×高），带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 转数 | 霍尔开关 | 数字显示仪表，精度：0.5%FS | 变频器 | |
| 温度 | Pt100铂电阻 | 数字显示仪表，精度：0.5%FS | 无 | |
| 水流量 | 金属转子流量计 | 数字显示仪表，精度：0.5%FS | 手动阀门 | |
| 油流量 | 金属转子流量计 | 数字显示仪表，精度：0.5%FS | 手动阀门 | |
| 软件组成 | 模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、转速等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。 | |||
