振动筛板萃取实验装置

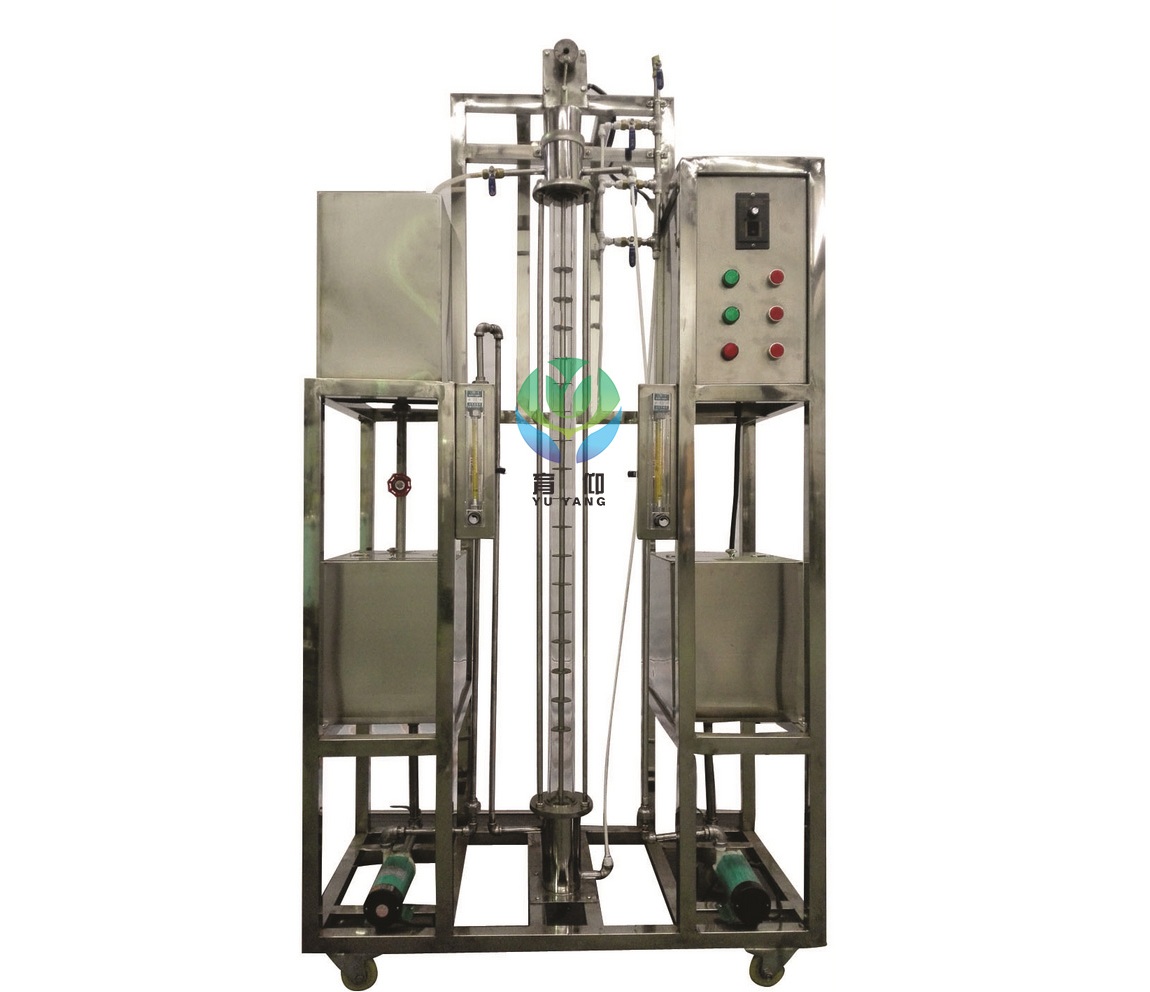

振动筛板萃取实验装置
[规格型号]: YUY-HY124
[产品名称]: 振动筛板萃取实验装置
[价  格]: 38000元
[产品参数]:
[在线客服]: 点击这里给我发消息 点击这里给我发消息
技术指标 说明
装置特点 1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
4、塔节采用优质无机玻璃制作,视觉效果好,方便学生观察。
5、塔内构件及管道均由304不锈钢材质制作。
6、装置设计可360度观察,实现全方位教学与实验。
装置功能 1、了解振动筛板萃取实验装置的构造和应用。
2、测定萃取效率。
3、掌握振动频率与萃取效率的相互关系。
设计参数 常温、常压操作。
萃取塔转动频率:20—250r/min。
传质单元数NOE:0.4—3.0。
传质单元高度HOE:0.3—2.0m。
体积总传质系数,KYea:2.0×104--2.0×105kgA/[m3.h.(kgA/kgs)]。
水流量:1.6~16L/h。
煤油流量:1.6~16L/h。
公用设施 水:装置自带不锈钢水箱,连接自来水接入。
电:电压AC220V,功率1KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:水—煤油—苯甲酸。
外配设备、药品:煤油—苯甲酸、Na(OH)2标准液、化学分析仪。
主要设备 304不锈钢水箱:250*250*250mm三个。
萃取塔全为玻璃制作。直径为φ45mm,高度为1200mm。共20块筛板组成,周围用螺杆固定。能很好的观察到实验的全过程。
定位器:倒U状,直径φ10mm,304不锈钢材质。
可调速电机:电压AC220V,功率60W,电机的振动转速由电位器手动调节(带限速装置)。
LZB-4水转子流量计:流量范围1.6~16L/h。
宇电AI501数字转数显示仪。
宇电AI702M多路温度显示仪。
转速传感器:霍尔开关。
Pt100铂电阻温度传感器:0—100℃。
MP型磁力驱动泵(两台):功率30W,扬程8m。
正泰电器:接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1200*500*2000m(长×宽×高),带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
振动频率 霍尔开关 转数显示仪 调速器
水流量 转子流量计 转子流量计 手动阀门
油流量 转子流量计 转子流量计 手动阀门
温度 PT100铂电阻 数字温度计

YUY-HY124/II数字型振动筛板萃取实验装置
技术指标 说明
装置特点 1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
4、塔节采用优质无机玻璃制作,视觉效果好,方便学生观察。
5、塔内构件及管道均由304不锈钢材质制作。
6、装置设计可360度观察,实现全方位教学与实验。
7、能在线监测实验原始数据,并可显示数据曲线。配真彩色TFT触摸屏带RS485接口,数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常运行杜绝安全事故。
装置功能 1、了解振动筛板萃取实验装置的构造和应用。
2、测定萃取效率。
3、掌握振动频率与萃取效率的相互关系。
设计参数 常温、常压操作。
萃取塔转动频率:20—250r/min。
传质单元数NOE:0.4—3.0。
传质单元高度HOE:0.3—2.0m。
体积总传质系数,KYea:2.0×104--2.0×105kgA/[m3.h.(kgA/kgs)]。
水流量:1.6~16L/h。
煤油流量:1.6~16L/h。
公用设施 水:装置自带304不锈钢水箱,连接自来水接入。
电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:水—煤油—苯甲酸。
外配设备、药品:煤油—苯甲酸、Na(OH)2标准液、化学分析仪。
主要设备 304不锈钢水箱:250*250*250mm三个。
萃取塔全为玻璃制作。直径为φ45mm高度为1200mm。共20块筛板组成,周围用螺杆固定。能很好的观察到实验发生的全过程。
定位器:倒U状,直径φ10mm,304不锈钢材质。
可调速电机:电压AC220V,功率60W,电机的振动转速由调速器由变频器调节。
轻重相流量计:金属远传转子流量计,流量范围1.6~16L/h,4-20mA远传输出,流量检测机构。
宇电AI501(带485接口)数字转速显示仪。
宇电AI702M(带485接口)多路温度显示仪。
宇电AI702M(带485接口)多路流量显示仪。
测转速传感器:霍尔开关。
Pt100热电阻温度计:0—100℃。
MP型磁力驱动泵(两台):功率30W,扬程8m。
正泰电器:接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1200*500*2000mm(长×宽×高),带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
振动频率 霍尔开关 数字显示仪表,精度:0.5%FS 变频器
温度 Pt100铂电阻 数字显示仪表,精度:0.5%FS
水流量 金属转子流量计 数字显示仪表,精度:0.5%FS 手动阀门
油流量 金属转子流量计 数字显示仪表,精度:0.5%FS 手动阀门
软件组成 模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、流量、转速等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。
