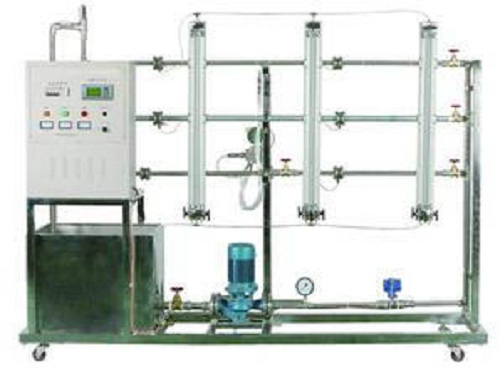

流体流动阻力测定实验装置

[规格型号]：	YUY-HG05
[产品名称]：	流体流动阻力测定实验装置
[价　　格]：	28000元
[产品参数]：
[在线客服]：

上一篇：空气-蒸气给热系数测定实验装置

下一篇：换热器综合实验装置

产品详情

一、产品描述
1.整个装置美观大方，工程化概念强；
2.整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行不锈钢精细抛光处理，体现了整个装置的工艺完美性；
3.设备安装在一个钢质的可移动框架平台之中。为实现整个装置的美观，也可根据用户要求进行色彩搭配；
4.管路取压采用工业标准均压环方式，取压稳定、准确；
5.采用工业标准倒U形压差计，与组合式或自制产品比较，工艺美观，操作方便；
6.流体动力源采用不锈钢离心水泵；
7.特殊段管路可根据用户要求进行特别着色喷漆处理；
8.装置安装有不锈钢活接，以便于系统的拆卸检修；
9.整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
二、实验目标
1.掌握流体流经直管和阀门时的阻力损失和测定方法，通过实验了解流体流动中能量损失的变化规律。
2.测定流体流经阀门时的局部阻力系数ζ。
3.测定直管摩擦系数λ与雷诺数Re之间的关系。
三、主要配置
水泵、蓄水箱、沿程阻力光滑管、沿程阻力粗糙管、局部阻力管、压差计、流量计、阀门、实验台架及电控箱。
四、技术参数
1.粗糙管段：不锈钢管，管径25mm、管长1.2m，内装不锈钢螺旋丝或工业镀锌管。
2.光滑管段：不锈钢光滑管，管径25mm、管长1.2m。
3.局部阻力段：管径25mm，测量阀门局部阻力。
4.水泵：流量5m3/h、扬程20m、电机功率：550W。
5.流量计：转子流量计，（流量计：LWCY-15，1.0-10m3/h）。
6.蓄水箱为不锈钢材质，容积约40L。
7.阀门及三通等管件均为304不锈钢材质。
8.操作台架及电控箱为不锈钢材质，结构紧凑，外形美观，流程简单，操作方便。
9.尺寸：2000×600×1800mm。
