装置功能
1、了解板式塔的基本构造，观察板式塔工作时塔板上的水力状况。
2、学会识别板式塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响。
3、测定不同类型板式塔（筛板、浮阀、泡罩）的水力学特性，并了解其特点。

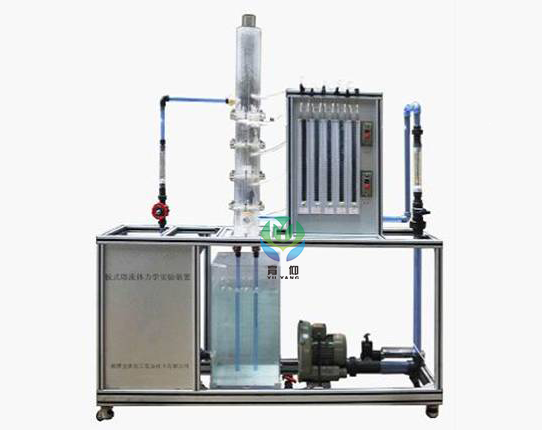

主要设备
1.有机玻璃塔体（筛板、浮阀、泡罩）：φ200×2000mm ，板间距300mm。
2.塔底水封槽：500×400×400 mm，304不锈钢材质，水可自动放净。
3.液体转子流量计：LZB-15， 25—250 L/h。
4.气体转子流量计：LZB-40， 4—40 m3/h。
5.筛孔板：φ3mm孔，等腰三角形排列，开孔率 5.5%。
6.泡罩板：φ50 泡罩3个。
7.浮阀板：φ39标准F型浮阀3个，最小开度2.5，最大开度8.5。
8.U型型管压差计，±3000Pa。
9.鼓风机：旋涡气泵,功率 750W，最大流量72m3/h。
10.接触器、开关、漏电保护空气开关。
11.仪表柜：测控、电器设备在实验架上。
12.外形尺寸：1300×550×2200mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
13.工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
