装置功能
1、了解脉冲筛板萃取塔的结构。
2、掌握脉冲筛板萃取塔性能的测定方法
3、了解筛板萃取塔传质效率的强化方法。
技术参数

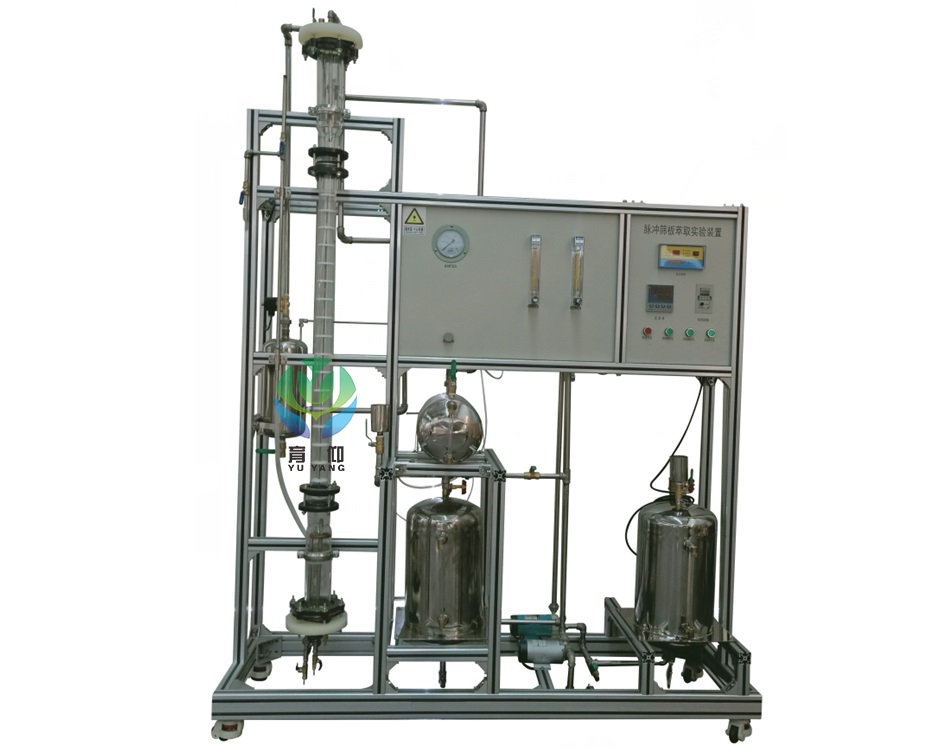

1、筛板萃取塔，塔两端直径较大为上澄清段(油水分离)和下澄清段中间为两相传质段,在塔的下澄凊段装有脉冲管和轻相分布嚣在上澄凊段设有重相分布器、轻相岀口以及缓中器。萃取操作时,由脉冲发生器提供脉冲气流使塔内液体作上下复运动,迫使液体经过筛板使分散相破碎成较小的液滴分散在连续相中,并形成虽烈的上下湍动,从而促进传质过程进行。玻璃筛板塔:直径Φ6omm,有效高1000mm,板间距50~100mm;上下扩大段直径Φ100mm,高300~500m
2、进料泵:MP-20RM微型磁力泵,功率35W,最大流量0.5m³/h,扬程4m。
3、微型齿轮泵:220V三相电机,配变频器。
4、空压机:无油静音空压机,功率750W最大工作压力0.8Mpa,带油水分离器。
5、脉冲控制仪:无触点脉冲控制仪,电压220V功率40W,脉冲间隔时间0.8-30s。
6、稳压器:工作压力0-0.8Mpa。
7、原料槽:容积20L,304卫生级不锈钢。
8、萃取相罐:容积20L,304卫生级不锈钢。
9、萃余相槽:容积20L,304卫生级不锈钢。
10、宇电A501数字转数显示仪。宇电A702M多路温度显示仪。
11、转速传感器:霍尔开关。
12、外形尺寸:1700×550×2200mm(长x宽x高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点, 安装拆卸方便,水平调节支撑型脚轮。
13、工程化标识:包含设备位号管路流向箭头及标识、阀门位号等工程化设备理念配套,包含安全警示标识,使学生处 于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
