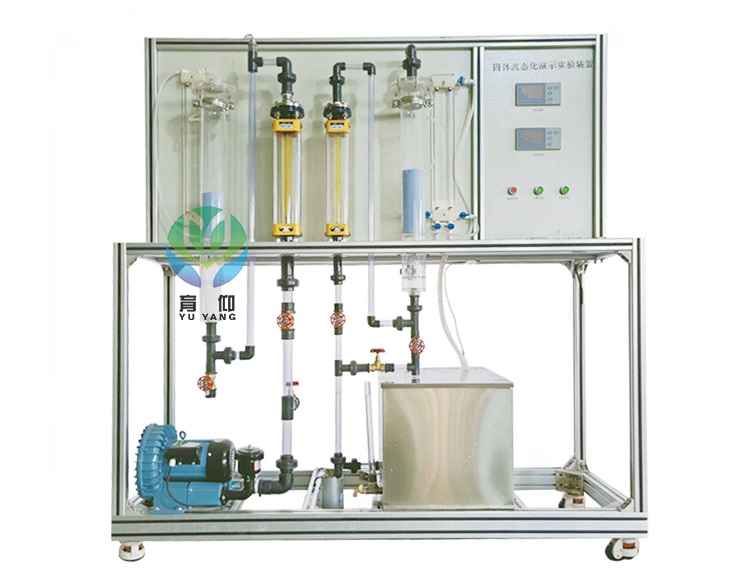

装置功能:
1、观察聚式和散式流化实验现象及它们间的区别
2、掌握流体通过颗粒床层流动特性的测量方法。
3、测定床层的堆积密度和空隙率。
4、分别测定气床和水床的流化曲线和临界流化速度。
技术参数:
1、鼓风机:旋涡气泵功率550W,最大流量70m³/h。
2、水泵为304不锈钢增压泵,额定流量15L/min,功率90W,扬程12m。
3、流化床管內径:Φ70mm;高:700mm优质全透明有机玻璃材质;固定床高度可达150mm流化范围可达550mm,床体上标有刻度。
4、流体发布器及颗粒支撑板,40目不锈钢。
5、床体颗粒填充物为粒径0.8mm玻璃珠,球形度0.9。
6、水箱:容积90L透明有机玻璃，带贮水排空底阀,管路循环回水与泵吸入口间隔板设计。
7、空气缓冲罐:304不锈钢制作,对空气进行缓冲稳压后输入床体。
8、管路:透明材质,壁厚≥2.5mm。
9、外形尺寸:1650×550×1800mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
10、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中，学会工程化管路标识认知,培养学生工程化理念。
