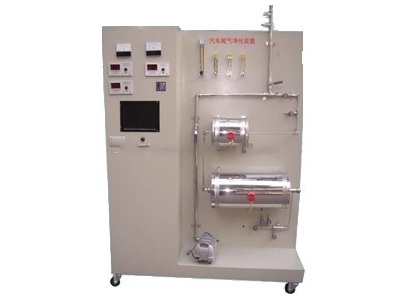

汽车尾气催化净化实验装置

[规格型号]：	YUY-HX168
[产品名称]：	汽车尾气催化净化实验装置
[价　　格]：	68000元
[产品参数]：
[在线客服]：

上一篇：烟气脱硝实验装置

下一篇：四釜串联实验装置

产品详情

一、装置特色
1、数据采集及控制系统采用西门子PLC，上位机显示采用知名品牌的10英寸触摸屏。
2、通过CPU模块的DO/DI点来数据采集及控制24V继电器的通断，对风机等外围设备的启停数据采集及控制；
3、通过模拟量模块采集系统运行中的实时数据，记录历史数据和实时曲线、进行数据处理；
4、本系统具有操作简单、故障率低、维护简单、显示直观、设备开放性强等特点，系统运行稳定，数据采集准确；
5、外围设备的启停操作都可以根据用户需求在触摸屏上完成，简单、明了；
6、可根据用户需求进行集中数据采集及控制，实现远距离监视、操作；
7、数据采集可根据用户需求进行以任一实验参数为基准进行其他参数的记录，减少实验数据的记录数量，方便后期数据处理和分析；
7、传感器的量程可以在触摸屏上设定，方便更换传感器；
8、以前的该实验装置均使用10英寸液晶显示器进行数据的显示和记录，系统运行稳定，数据采集准确较低；数据采集均是记录历史数据和实时曲线的方式，数据量大，后期数据处理和分析难度大。
二、产品描述
1、反应器要求采用不锈钢316材质，防腐能力强;
2、设备为一整体，控制柜形式;
3、要求为电路指示、操作过程均在控制面板上完成;
3、要求采用三元催化剂，可对不同的汽车尾气进行催化净化处理；
4、系统要求配有五组分汽车尾气检测系统；
5、要求配套并安装尾气收集系统，收集面积约50平米；
6、数据采集及控制系统采用西门子PLC，上位机显示采用知名品牌的10英寸触摸屏。通过CPU模块的DO/DI点来数据采集及控制24V继电器的通断，对风机等外围设备的启停数据采集及控制，通过模拟量模块采集系统运行中的实时数据，记录历史数据和实时曲线、进行数据处理；
7、本系统具有操作简单、故障率低、维护简单、显示直观、设备开放性强等特点，采用西门子PLC系统运行稳定，数据采集准确；
三、实验项目
1、掌握催化法废气处理的特性与规律
2、了解与熟悉的工艺流程及操作方法。
3、对一定浓度的NOx废气进行催化反应实验、确定其不同条件下的催化效率、及不同催化剂活性评价。
四、技术参数
1、不锈钢反应器内径：Φ20mm、长度：550mm；
2、反应炉分三段控温、加热功率各：1.5KW；
3、控温精度：±0.2%FS；
4、最高使用温度：700℃、预热器加热功率：0.5KW；
5、设备外形尺寸：长1400mm×宽450mm×高1650mm；
6、电源：220V；功率：3300W。
五、装置功能
1、催化法废气处理的特性与规律；
2、了解与熟悉的工艺流程及操作方法；
3、对一定浓度的NOx废气进行催化反应实验、确定其不同条件下的催化效率、及不同催化剂活性评价；
4、可测定反应器内催化剂热点及床层轴向温度分布等优点。
六、装置配置
1、微电脑NO、CO气体进、出浓度检测1套；
2、风压检测1套、采用PLC控制、触摸屏1套；
3、数据处理分析系统1套；
4、在线温度湿度检测1套；
5、仪表控制柜1套；
6、预热器1套；
7、数据采集及控制系统采用西门子PLC，上位机显示采用知名品牌的10英寸触摸屏。通过CPU模块的DO/DI点来数据采集及控制24V继电器的通断，对风机等外围设备的启停数据采集及控制，通过模拟量模块采集系统运行中的实时数据，记录历史数据和实时曲线、进行数据处理，本系统具有操作简单、故障率低、维护简单、显示直观、设备开放性强等特点，采用西门子PLC系统运行稳定，数据采集准确。外围设备的启停操作都可以在触摸屏上完成，简单、明了。可根据用户需求进行集中数据采集及控制，实现远距离监视、操作。传感器的量程可以在触摸屏上设定，方便更换传感器；
9、带保温和温度控制系统的主反应预热器1套(最高使用温度700℃)；
10、温度传感器1批；
11、信号转换显示器1套；
12、冷却器1个；
13、热电偶1套；
14、带NO、CO气体与吕钢瓶（4L气）1套；
15、汽车专用三元催化剂1套；
16、气体流量计3套；
17、压力表1套；
18、电压表1套；
19、管路主要由富特龙管1套；
20、测试口2套；
21、风机1台；
22、漏电保护开关1套；
23、各系统控制开关1套；
24、固定支架带脚轮等组成。
