| [规格型号]： | YUY-GY305 |

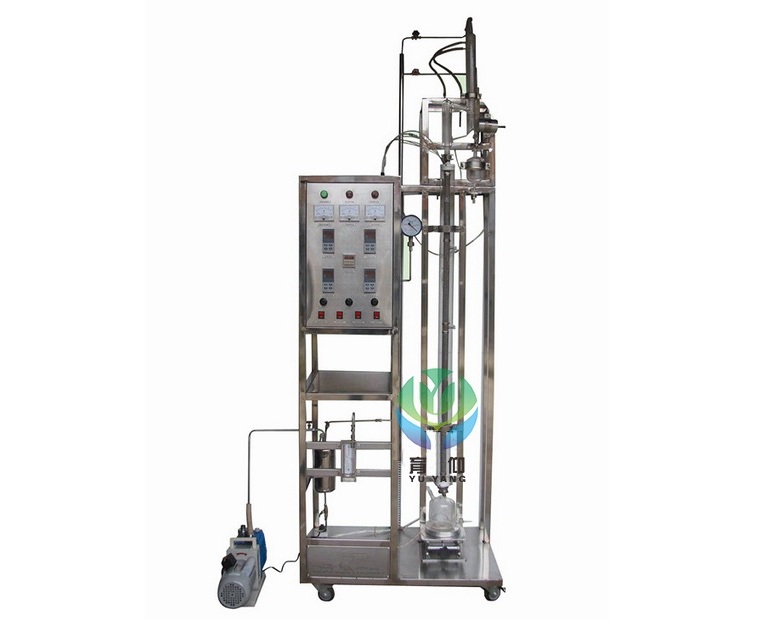

| [产品名称]： | 共沸精馏实验装置 |
| [价 格]： | 48000元 |
| [产品参数]： |
 |
| [在线客服]： |
|
上一篇：多功能精馏实验装置
下一篇：内循环无梯度反应装置
| 技术指标 | 说明 | |||||||
| 装置功能 |
1、通过实验加深对共沸精馏过程的理解。 2、熟悉共沸精馏设备的构造，掌握共沸精馏操作方法。 3、能够对共沸精馏过程做全塔物料衡算。 4、学会使用阿贝折射仪分析液体组成。 |
|||||||
| 主要配置 | 玻璃精馏塔、冷凝器、油水分离器、再沸器、预热器、温度控制仪、温度显示仪、压力表、不锈钢框架、控制屏。 | |||||||
| 公用设施 |
水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。 液：装置自带玻璃高位槽。实验时进入精馏塔釜。 电：电压AC220V，功率2KW，标准单相三线制。 |
|||||||
| 技术参数 |
1、玻璃塔体（填料）：φ30×1400mm，无侧口，φ3x3mm不锈钢θ环型填料；填料层高：1200mm；蒸馏釜容积：500ml。 2、塔釜加热器：智能化控温电加热套，功率800W；塔外壁镀有金属保温膜，通电使塔身加热保温，功率300W。 3、塔顶、塔釜测温数字显示，数显仪表精度FS≤0.2%。 4、塔顶冷凝管为蛇形冷凝器带油水分离器结构（带摆动回流），既可采用分相回流，又可采用混相回流。回流比控制器：时间继电器，按秒进行时间控制。 5、数字温度显示仪，釜温0~150℃，馏出温度：0~100℃。精度：0.1℃。 6、正泰电器：接触器、开关、漏电保护空气开关。 7、304不锈钢仪表柜：测控、电器设备在实验架上。 8、外形尺寸：1200×550×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。 |
|||||||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 | ||||
| 回流比 | 回流比继电器 | 回流比控制显示仪 | 回流比控制显示仪 | |||||
| 塔节温度 | PT100铂电阻 | 数字温度仪表 | 无 | |||||
| 塔顶温度 | PT100铂电阻 | 数字温度仪表 | 无 | |||||
| 塔釜温度 | PT100铂电阻 | 数字温度控制仪 | 固态调压模块 | |||||
| YUY-GY305/II数字型共沸精馏实验装置 | ||||||||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 | ||||
| 回流比 | 回流比继电器 | 回流比控制显示仪，精度：0.5%FS | 回流比控制显示仪 | |||||
| 塔节温度 | PT100铂电阻 | 数字温度仪表，精度：0.5%FS | 无 | |||||
| 塔顶温度 | PT100铂电阻 | 数字温度仪表，精度：0.5%FS | 无 | |||||
| 塔釜温度 | PT100铂电阻 | 数字温度控制仪，精度：0.5%FS | 固态调压模块 | |||||
| 软件组成 | 模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、回流比等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套 | |||||||
