一、实验目的：

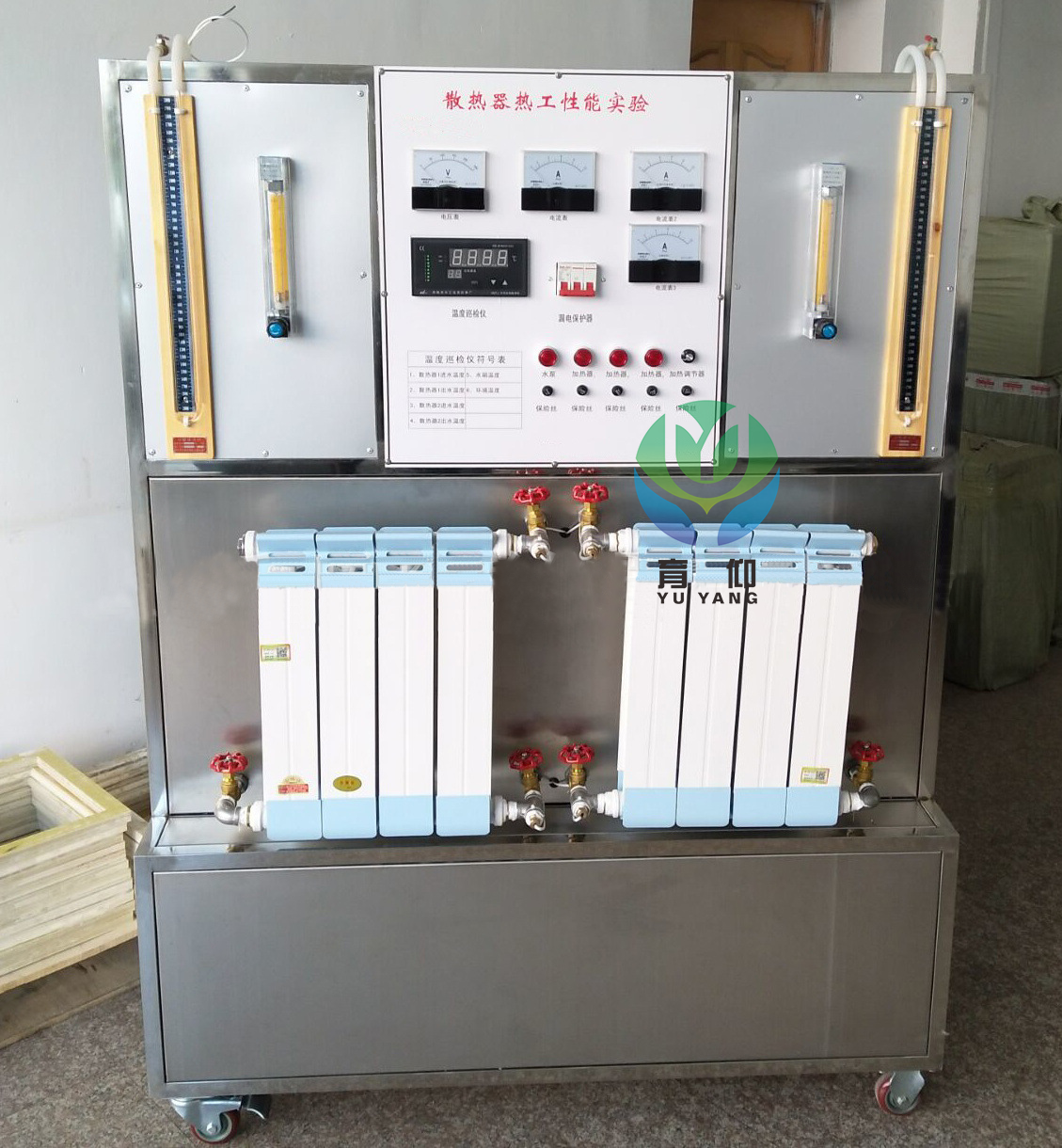

1、了解低水温散热器热工性能实验台的构造。
2、掌握散热器散热量的测定原理及方法。
3、测定不同散热器的传热系数，计算并分析散热器的散热量与热媒体流量和温差的关系。
二、技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率5.0KW。
2、304不锈钢加热水箱：容积80L，加热功率4.5KW。
3、循环热水泵参数： 流量：20L/min，扬程：12m，功率：120W。流量计范围：16-160L/h。
4、钢制散热器换热面积3.2m2,铜制散热器换热面积2.6m2。
5、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
6、外形尺寸：1200×500×1800mm，外形为不锈钢可移动支架，带双刹车轮
7、采用7寸触摸显示，屏上绘有实验装置对应的原理图，在对应的位置显示显示温度、阻力、流速、功率等实验全部测量参数，具有数据查询功能
三、配置表

序号	名称	参数	数量（套）
1	电磁流量计	4－20MA	1
2	换热器		2
3	不锈钢电加热水箱		1
4	流量调节阀门组		若干
5	循环热水泵		1
6	16数据采集模块	4－20MA	1
7	7寸触摸屏	昆仑动态	1
10	压力感器	4－20MA	2
11	PT100	4－20MA	4
